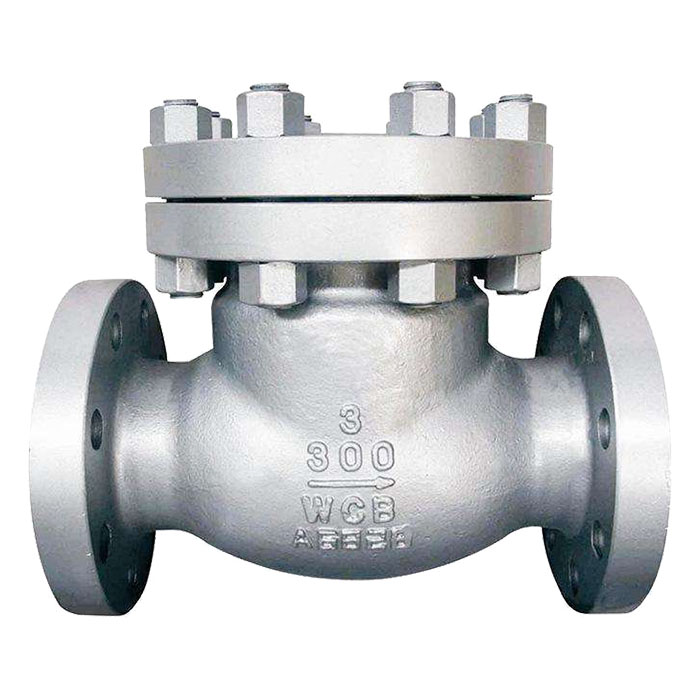

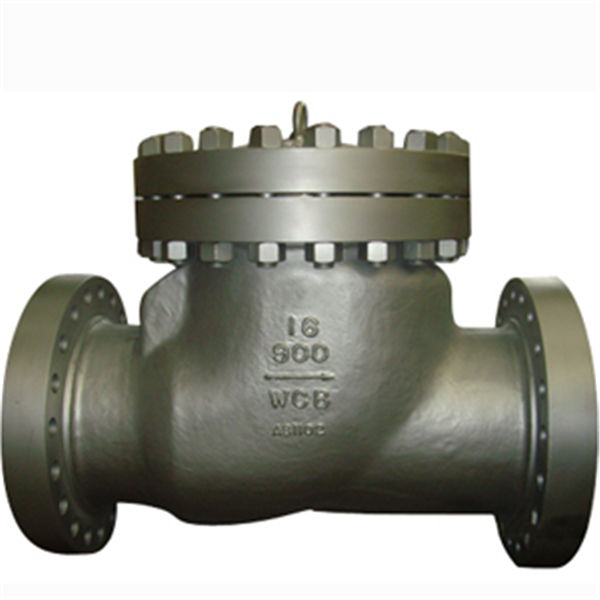

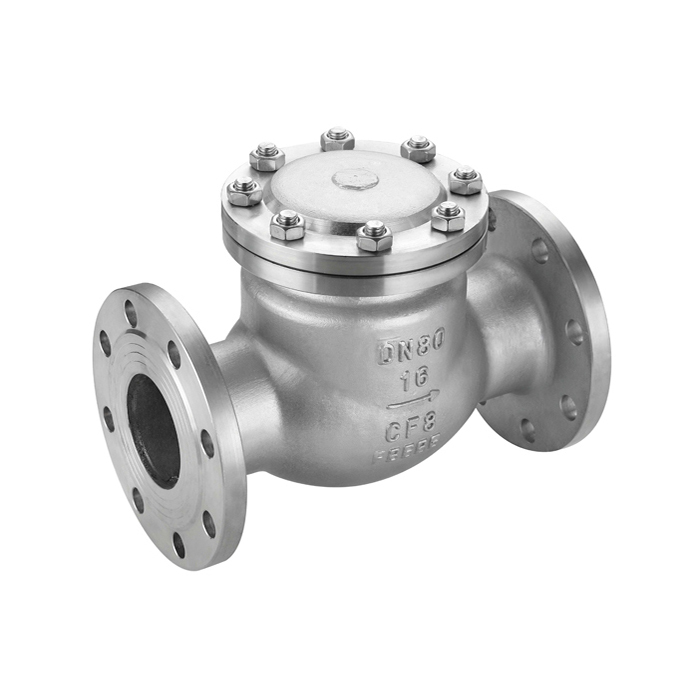

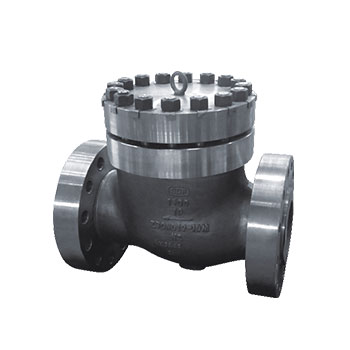

Válvula de retención API 6D

Introducción a la válvula de retención LYV API 6D

Válvula de retención LYV API 6D 2. Estándar

Diseño-DIN

Presencial y Extremo a Extremo -DIN

Perforación de bridas -DIN

3. Tamaño y rango de presión:

PN : 16

Diámetro interior: 50 ~ 300 mm

Paso 4: Materiales

Cuerpo y campana: fundición de acero

Disco: acero fundido

Anillo de sellado: acero inoxidable + grafito, politetrafluoroetileno, RPTFE, EPDM, caucho de nitrilo

Potencia: 1045,2 CR13, 304,316,304 L, 316L, 17-4PH

5. Temperatura de funcionamiento

-196 °C -- -- 650 °C;

Paso 6 Aplicar

Química, petroquímica, petróleo y gas, central eléctrica, industria en general, etc.;

Normas y especificaciones de la válvula de retención LYV API 6D

1, diseño y fabricación: api594, api6d, jb/t8937

2, longitud de la estructura: api594, api6d, din3202, jb/t8937

3, grado de temperatura de presión: snsib16.34, din2401, gb/t9124, hg20604, hg20625, sh3406, jb/t74

4, prueba e inspección: api598, jb/t9092

5, brida de tubería: jb/t74~90, gb/t9112! 9124, hg20592~20635, sh3406, ANSI 16.5, din2543~2548, gb/t13402, api605, asmeb16.47

Característica y aplicación de la válvula de retención LYV API 6D

1, la longitud de la estructura es corta, la longitud de su estructura es solo 1/4 ~ 1/8 de la válvula de retención de brida tradicional

2, tamaño pequeño, peso ligero, su peso es solo 1/4 ~ 1/20 de la válvula de retención de brida tradicional

3. La aleta de la válvula se cierra rápidamente y la presión del golpe de ariete es pequeña

4, se puede usar tubería horizontal o vertical, fácil de instalar

5, el canal de flujo no está obstruido, la resistencia del fluido es pequeña

6, acción sensible, buen rendimiento de sellado

7. Carrera corta del disco de la válvula y pequeña fuerza de impacto de la válvula de cierre

8, la estructura general, forma simple y compacta, hermosa

9, larga vida útil, alta fiabilidad

Detalles de la válvula de retención LYV API 6D
