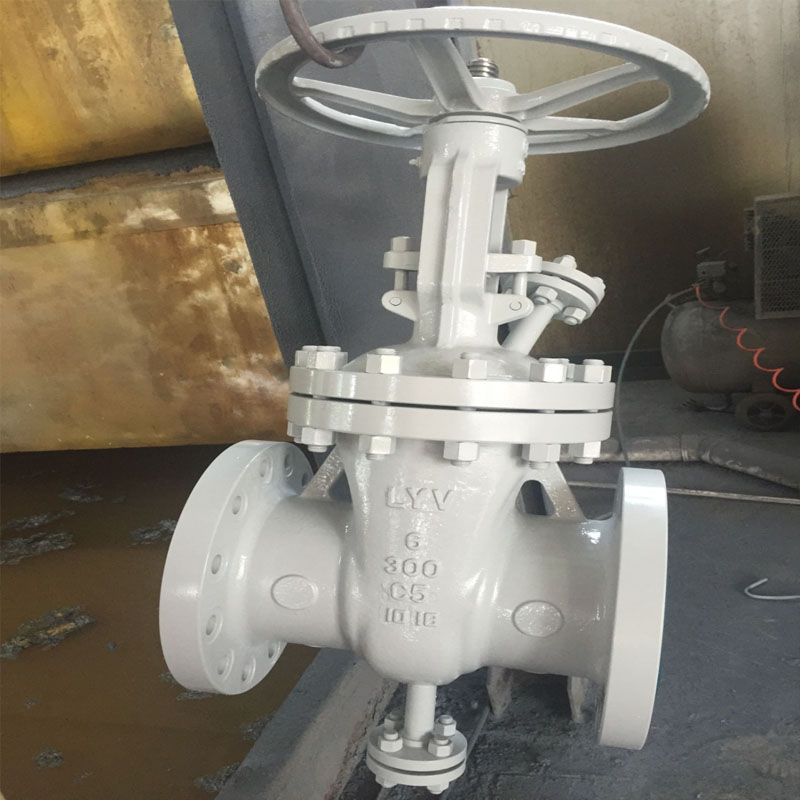

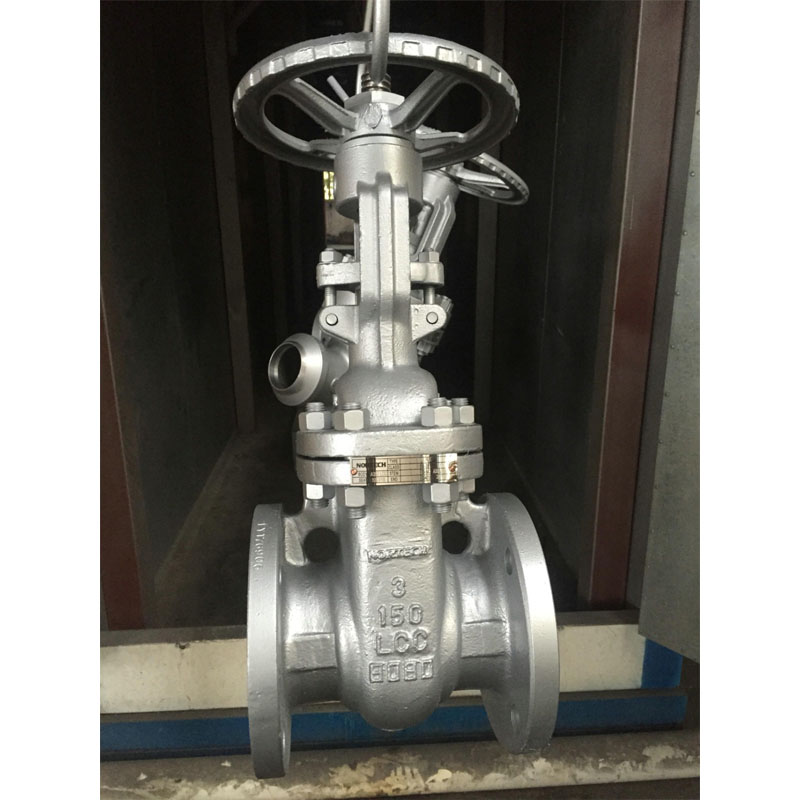

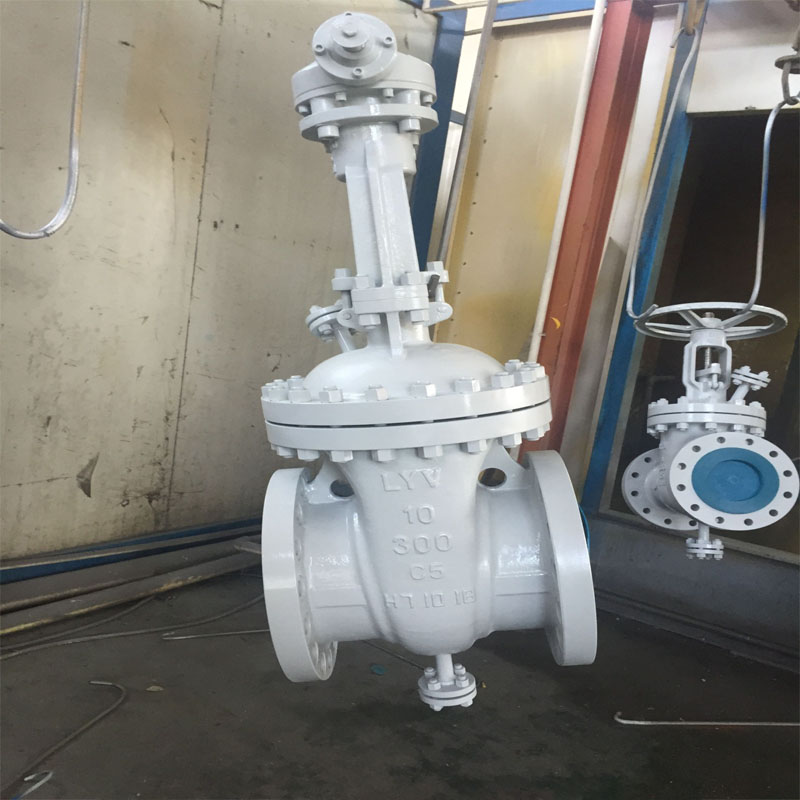

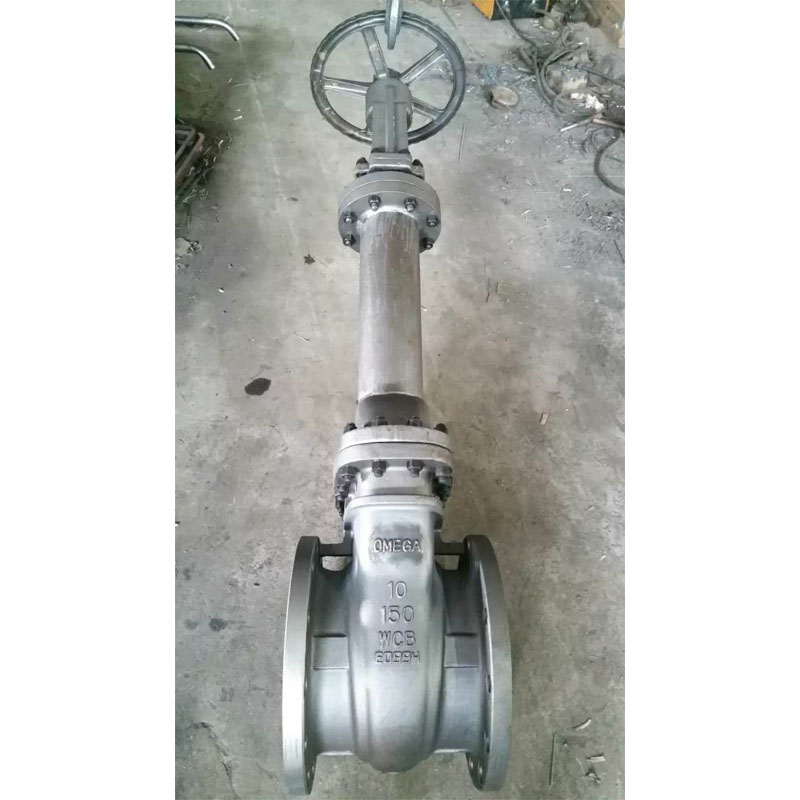

Válvula de compuerta de cuña de acero fundido

LYV® es el fabricante y proveedor de válvulas de compuerta de cuña de acero fundido en China que puede vender válvulas de compuerta al por mayor. Podemos proporcionarle un servicio profesional y un mejor precio. Si está interesado en productos de válvulas de compuerta de cuña de acero fundido, no dude en contactarnos. Seguimos la calidad del descanso seguro que el precio de la conciencia, servicio dedicado.

La válvula de compuerta de cuña de acero fundido se encuentra entre los tipos más comunes de válvulas en el mercado, que se usa ampliamente en diversas industrias, para plantas de agua, gas natural, petróleo, petro y petroquímica. Es una válvula de movimiento de revestimiento que usa un elemento de cierre típicamente plano perpendicular al flujo del proceso, que se desliza en la corriente de flujo para proporcionar un cierre, para hacer una función de encendido y apagado para los servicios de líquido y gas.

Estándar internacional de diseño y pruebas:

Estándar de diseño: API 600, ASME B16.34

Estándar de inspección y prueba: API 598

Longitud de brida a brida: ANSI B 16.10

Conexión final: Extremo con brida según ANSI B 16.5, extremos para soldadura a tope, extremos para soldadura en stock.

Tamaño del fabricante y rango de presión:

NPS 2â a 48 â (para ANSI Clase 150LB)

NPS 2â a 40â (para ANSI Clase 300LB)

NPS 2â a 24â (para ANSI Clase 600LB)

NPS 2â a 20â (para ANSI Clase 900LB)

NPS 2â a 16â (para ANSI Clase 1500LB)

NPS 2â a 12â (para ANSI Clase 2500LB)

Cuerpo de construcción: tornillo exterior y yugo (OS&Y)

Tipo de capó/cubierta: capó atornillado (BB)/capó con sello presurizado (PSB)

Tipo de asiento: Tipo de metal con sello rígido

Tipo de vástago: vástago de anillo

Junta: Junta enrollada en espiral

Flujo direccional: unidireccional

Medio de servicio: gas natural, petróleo, agua, gas, etc.

Emisión fugitiva: ISO 15848

Operación de la válvula: volante manual/engranaje helicoidal/actuador de motor

MOC (Lista de materiales â BOM):

Cuerpo y Bonete: ASTM A 216 GR. WCB (acero al carbono)

: ASTM A352 LCB / LCC (acero al carbono de baja temperatura)

: ASTM A217 WC1/ WC6/ WC9/ C5 (acero al carbono para alta temperatura)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Acero inoxidable)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acero inoxidable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acero inoxidable dúplex)

Disco : ASTM A216 GR.WCB /

: ASTM A352 LCB/LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (Acero inoxidable 304L / Acero inoxidable 316L)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A

Vástago: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Anillo de asiento: : ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 /F55

Junta: SS Espiral herida + grafito, o SS Espiral herida + PTFE, o PTFE reforzado

Empaquetadura de prensaestopas: grafito flexible/PTFE

¿Qué es una válvula de bola de paso reducido?

Una válvula de bola de paso reducido es un tipo de válvula de bola en la que el diámetro interior de la válvula es más pequeño que el diámetro de la tubería, mientras que la dimensión de la brida de la válvula aún coincide con el diámetro de la tubería. El requisito de trabajo es que la turbulencia y la tasa de flujo del fluido no sean preocupaciones importantes y que no sea probable que se acumulen partículas, para evitar el bloqueo de la válvula.

Con un diámetro interior más pequeño, la carcasa de la válvula y el tamaño de la bola también son más pequeños, por lo que la válvula de bola de diámetro reducido ocupa un volumen más pequeño, lo que hace que consuma un espacio más pequeño durante la instalación. Además, el material para una carcasa más pequeña y una bola cobran un costo de material más bajo, lo que afecta el costo de los productos finales, para reducir el costo total del sistema de tuberías.
