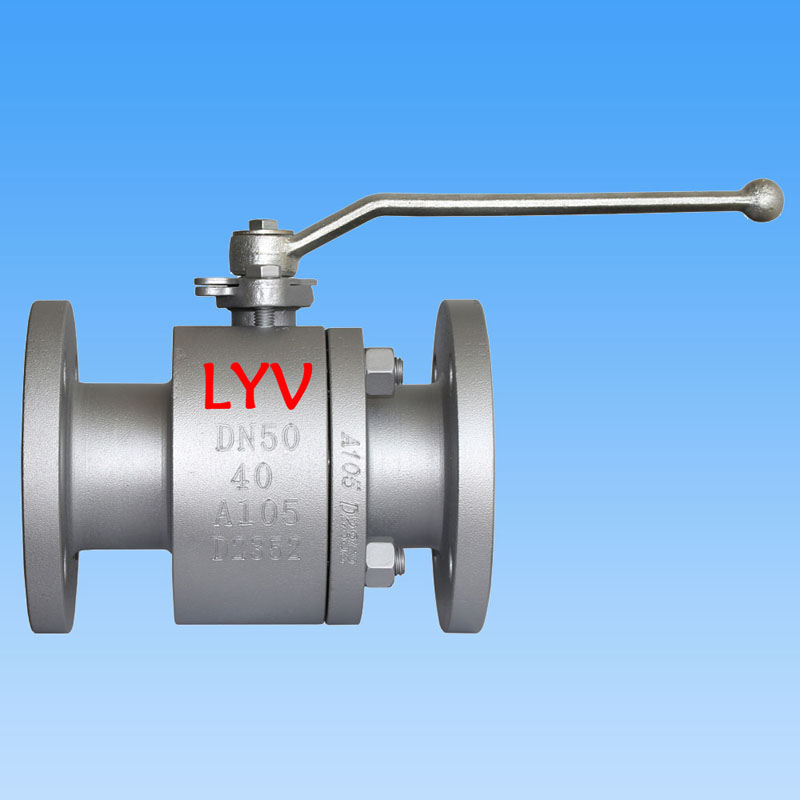

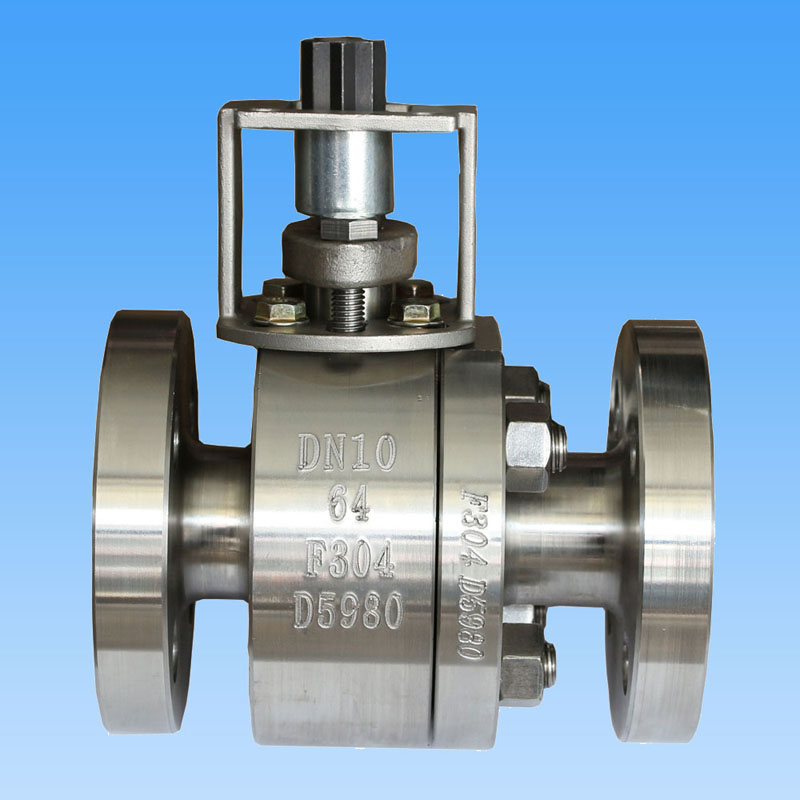

Válvula de bola flotante de paso total

LYV® La válvula de bola flotante de paso total se utiliza para cortar o conectar el medio en la tubería, que tiene características como: asegurar el sello de la válvula, bajo coeficiente de fricción, pequeño par de operación, una variedad de materiales de asiento, amplio rango de adaptabilidad, abierto /cerrar con el interruptor correcto. Al mismo tiempo, la válvula de bola flotante puede formar contacto metálico con el cuerpo de la válvula después del fuego para asegurar el sello del vástago.

Estándar internacional de diseño y pruebas:

Estándar de diseño: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Estándar de inspección y prueba: API 598/ API 6D

Estándar de prueba de seguridad contra incendios: API 607/API 6FA

Longitud de brida a brida: ANSI B 16.10 -Patrón corto/Patrón largo

Conexión final: Extremo con brida según ANSI B 16.5, extremos para soldadura a tope, extremos para soldadura en stock.

Tamaño del fabricante y rango de presión:

NPS 1/2â a 10â (para ANSI Clase 150LB)

NPS 1/2â a 8*(para ANSI Clase 300LB)

NPS 1/2â a 4â (para ANSI Clase 600LB)

o

DN15 a DN250 (para PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 a DN200 (para PN4.0Mpa, PN5.0Mpa)

DN15 a DN100 (para PN6.3Mpa, PN10.0Mpa)

Diámetro de la tubería: Diámetro total (FB)

Cuerpo de construcción: entrada final, 2 piezas/3 piezas

Tipo de capó/cubierta: capó atornillado/capó extendido

Tipo de asiento: tipo blando/tipo de metal con sello rígido

Flujo direccional: unidireccional/bidireccional

Medio de servicio: gas natural, petróleo, agua, gas oxígeno, etc.

Servicio: SOUR, ISO 15156/ NACE MR0175

Característica: diseño de seguridad contra incendios

Diseño antiestático

Vástago a prueba de reventones

IPAD montado ISO 5211

Operación de la válvula: Palanca manual / Engranaje helicoidal / Actuador operado / Actuador neumático / Actuador eléctrico

MOC (Lista de materiales â BOM):

Cuerpo y Bonete: ASTM A 216 GR. WCB /ASTM A105N (acero al carbono)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (acero al carbono de baja temperatura)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Acero inoxidable)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acero inoxidable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acero inoxidable dúplex)

Bola sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Tipo de asiento de metal Harseal Tratamiento de superficie de bola: ENP, HCR, WC, soldadura Ni60/ Ni55

Vástago: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Asiento de bola y sello del cuerpo: PTFE virgen / 25 % de PTFE con relleno de vidrio â GFT / PTFE con relleno de carbono â CFT

: PEEK / Delrin / Grafoil â Anillo de grafito

Empaquetadura de prensaestopas: PTFE Virgen / 25% PTFE relleno de vidrio â GFT / PTFE relleno de carbono â CFT

: Grafoil â Anillo de grafito

¿Qué es una válvula de bola de tipo flotante?

La válvula de bola flotante es un tipo de válvula cuya bola flota dentro del cuerpo de la válvula; se desplaza hacia el lado de aguas abajo y la presión media lo empuja firmemente contra el asiento para garantizar un sello confiable. Es un diseño bastante simple con un buen rendimiento de sellado y depende del material del asiento para soportar la carga de trabajo, ya que la tensión de sellado se impone principalmente en los anillos del asiento. Por lo general, las válvulas de bola flotante funcionan en el sistema de tuberías con una clasificación de presión baja y media.

¿Qué es una válvula de bola de paso total?

La válvula de bola de paso total se usa principalmente para condiciones de encendido y apagado. En el sistema de tuberías de proceso, la mayoría de las válvulas están diseñadas para limitar el flujo a un cierto rango haciendo que el paso de flujo o el área del miembro de cierre sea más pequeño que el diámetro interior de la tubería. Algunos tipos de válvulas de bola tienen una bola sobredimensionada para asegurarse de que los pasajes de flujo interno puedan tener suficiente espacio para permitir que el fluido pase sin restricciones obvias, que se denominan válvulas de bola de paso total, ya que el orificio de la bola es el mismo tamaño para que coincida con el diámetro de la tubería.
