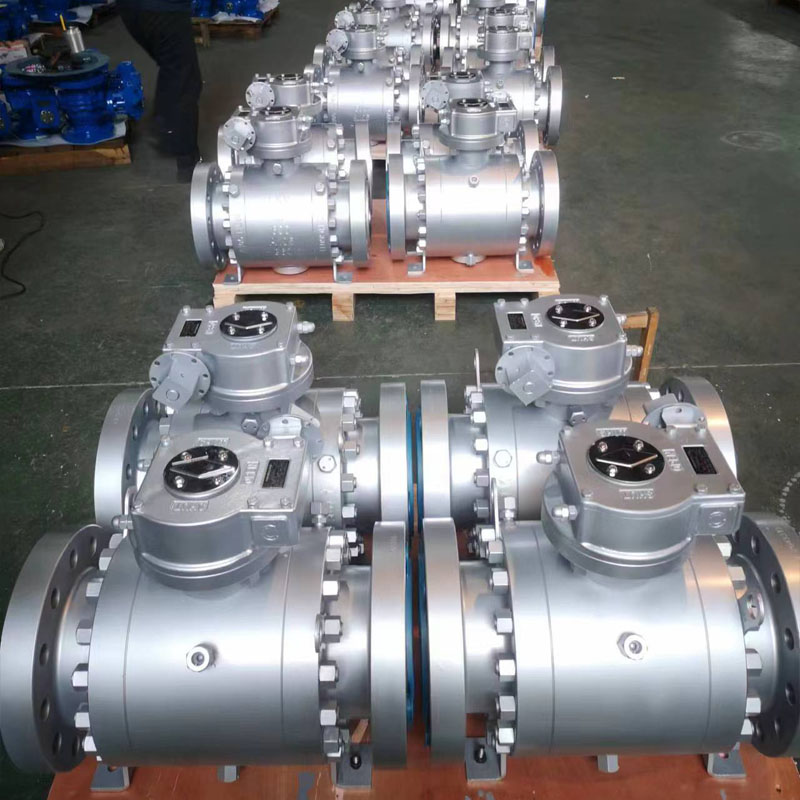

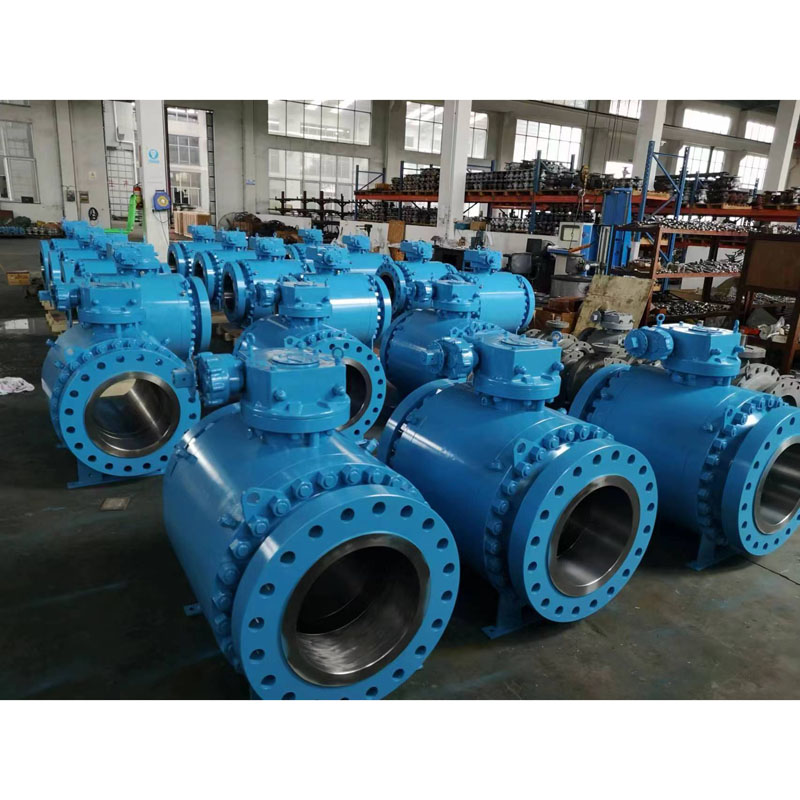

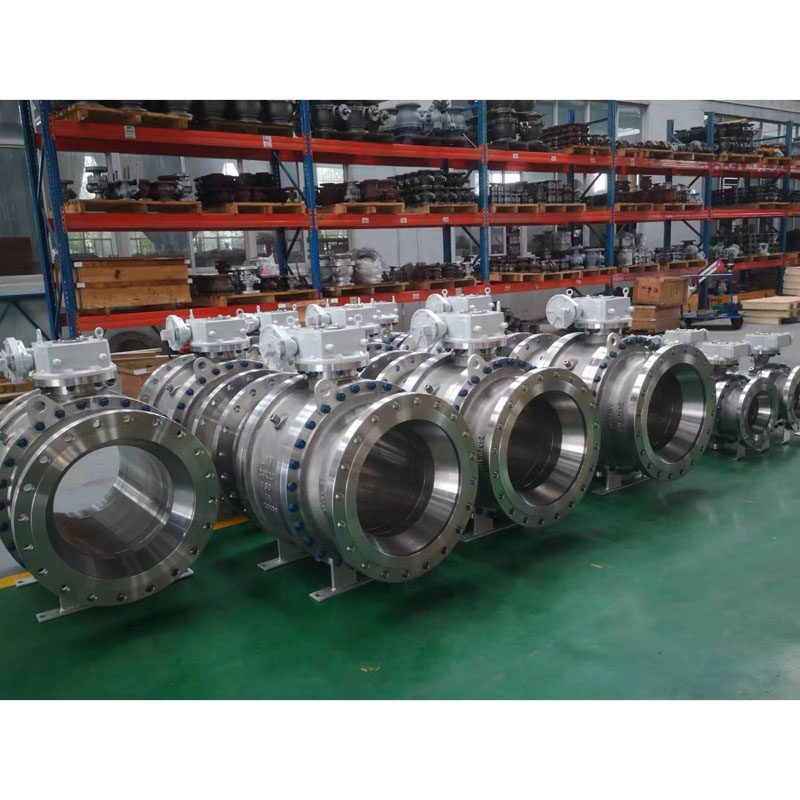

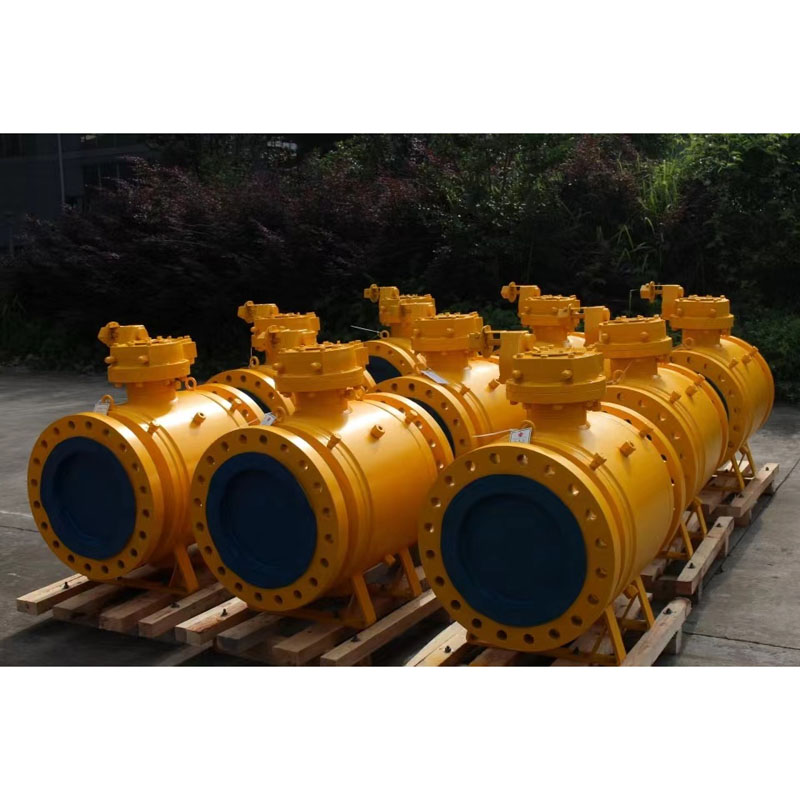

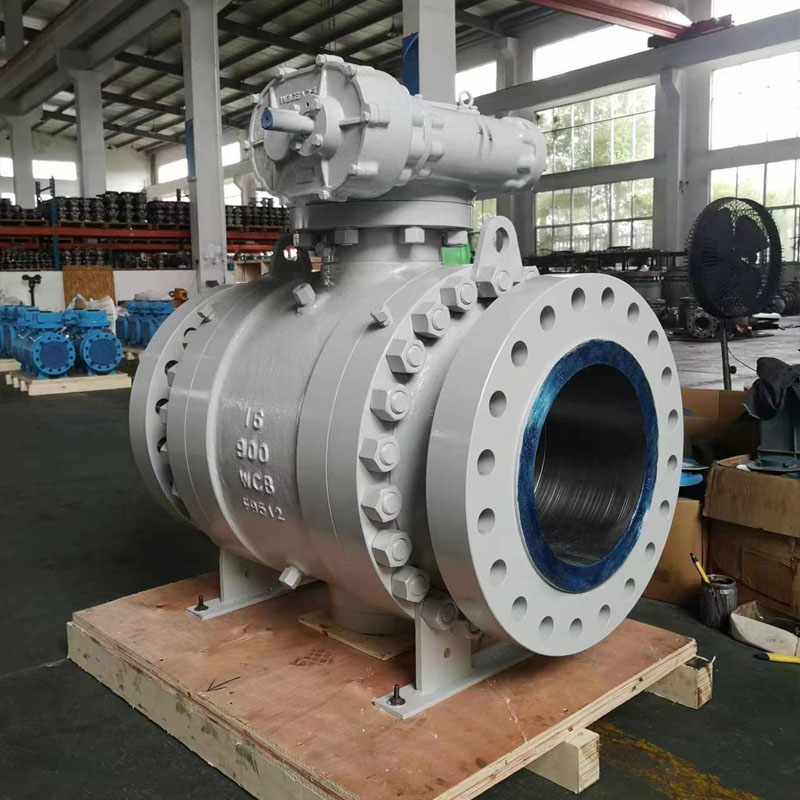

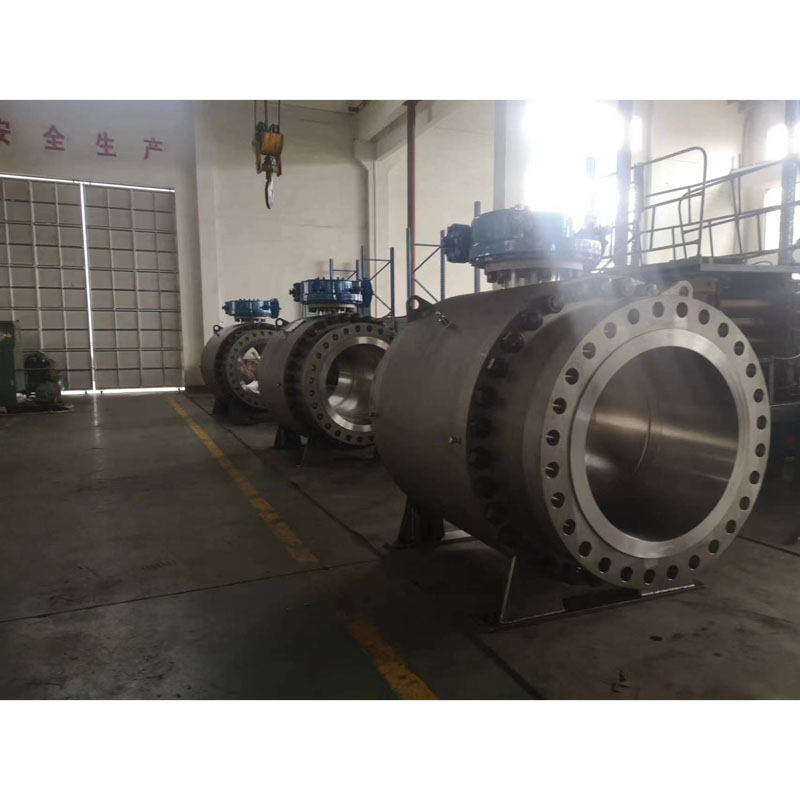

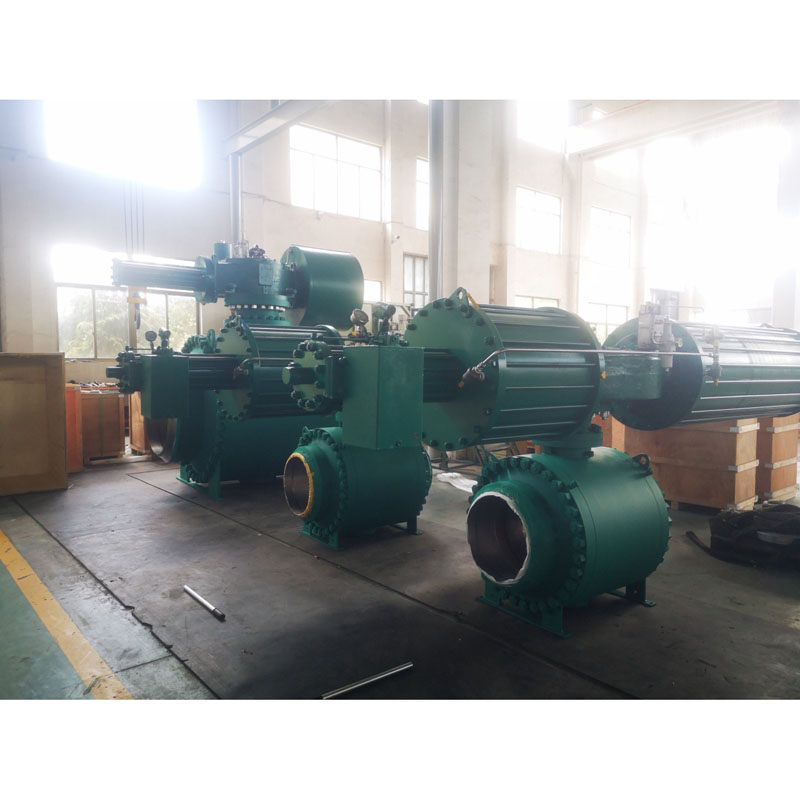

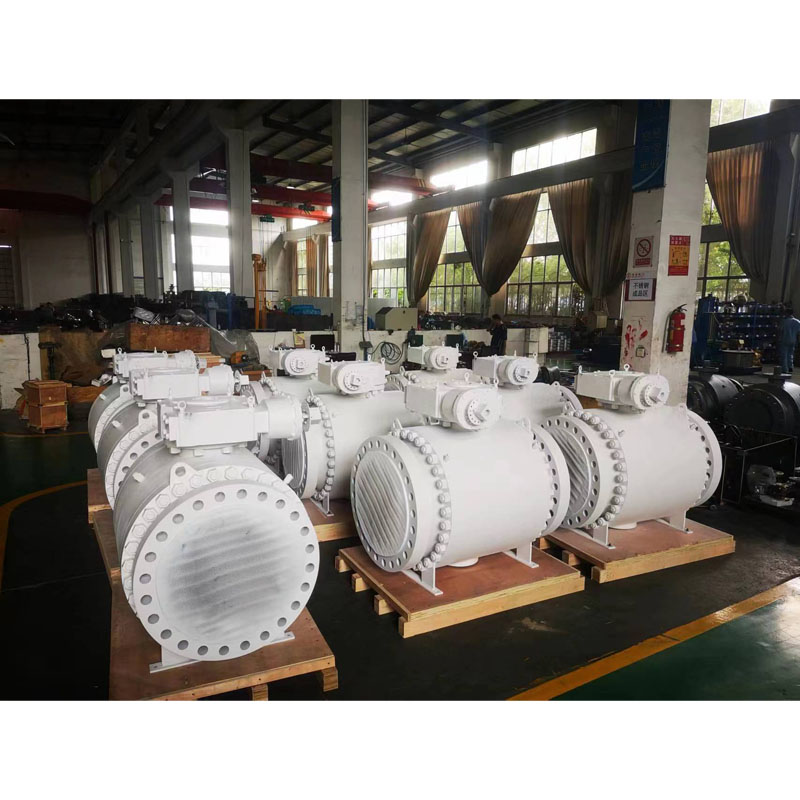

Válvula de bola montada en muñón de paso total

LYV® Las válvulas de bola montadas en muñón de paso total están satisfechas por muchos clientes, que desean un diseño extremo, materia prima de calidad, alto rendimiento y precio competitivo. Si buscas las válvulas, consúltanos ahora.

La válvula de bola montada en muñón de paso total está diseñada con bloqueo doble y purga o tipo pistón doble que está equipada con un sistema de inyección de sellador tanto para el vástago como para los asientos en la cavidad del cuerpo, de modo que pueda drenarse desde los extremos aguas arriba y aguas abajo, para evitar que el asiento o el vástago fuga.

Estándar internacional de diseño y pruebas:

Estándar de diseño: ISO 14313/ASME B 16.34/API 6D

Estándar de inspección y prueba: API 598/ API 6D

Estándar de prueba de seguridad contra incendios: API 607/API 6FA

Longitud de brida a brida: ANSI B 16.10 -Patrón corto/Patrón largo

Conexión final: Extremo con brida según ANSI B 16.5, extremos para soldadura a tope, extremos para soldadura en stock.

Tamaño del fabricante y rango de presión:

NPS 2â a 48 â (para ANSI Clase 150LB)

NPS 2â a 48â (para ANSI Clase 300LB)

NPS 2â a 48â (para ANSI Clase 600LB)

NPS 2â a 36â (para ANSI Clase 900LB)

NPS 2â a 24â (para ANSI Clase 1500LB)

NPS 2â a 12â (para ANSI Clase 2500LB)

o

DN50 a DN1200 (para PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 a DN1200 (para PN4.0Mpa, PN5.0Mpa)

DN50 a DN1200 (para PN6.3Mpa, PN10.0Mpa)

DN50 a DN900 (para PN15.0Mpa)

DN50 a DN600 (para PN25.0Mpa)

Diámetro de la tubería: Diámetro total (FB)

Cuerpo de construcción: entrada final

Tipo de capó/cubierta: capó atornillado/capó extendido

Tipo de asiento: tipo blando/tipo de metal con sello rígido

Flujo direccional: unidireccional/bidireccional

Medio de servicio: gas natural, petróleo, agua, gas oxígono, etc.

Servicio: SOUR, ISO 15156/ NACE MR0175

Emisión fugitiva: ISO 15848

Característica: diseño de seguridad contra incendios

Diseño antiestático

Vástago a prueba de reventones

Diseño de doble bloque y bleek.

IPAD montado ISO 5211

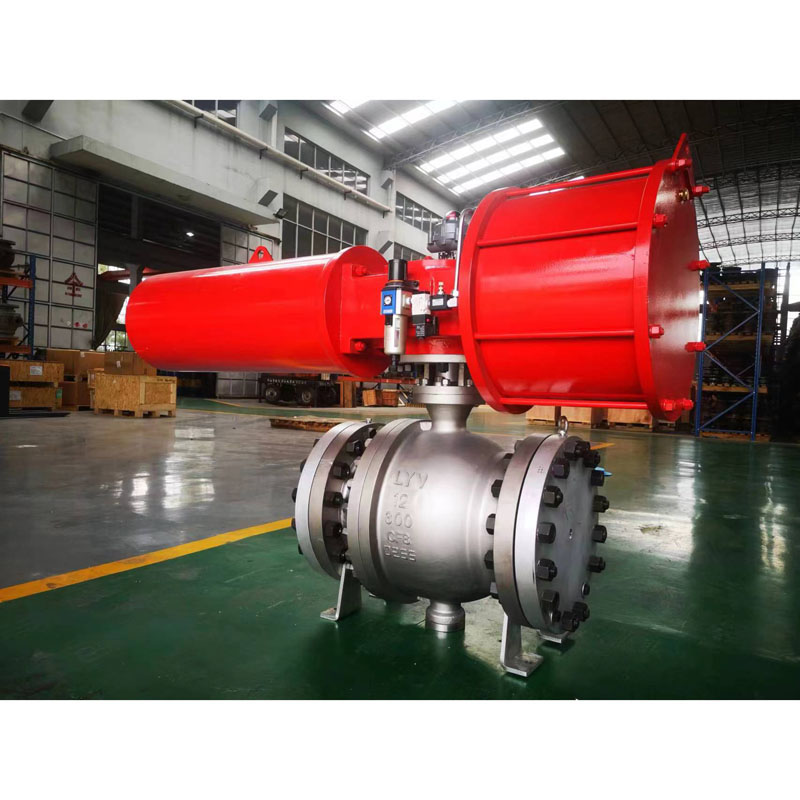

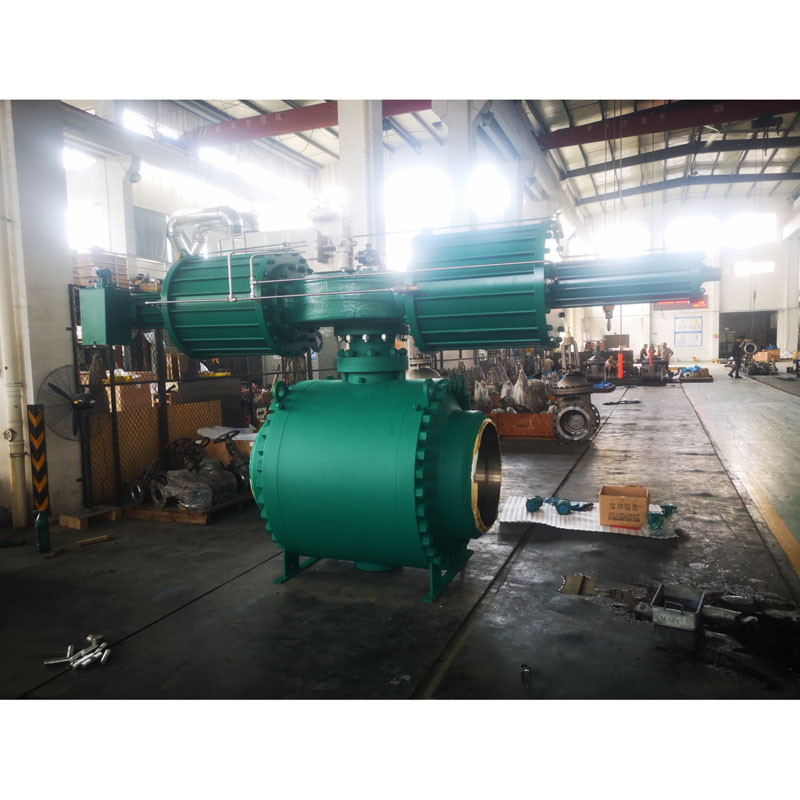

Operación de válvula: Palanca manual / Engranaje helicoidal / Actuador operado / Actuador neumático / Actuador de motor

MOC (Lista de materiales â BOM):

Cuerpo y Bonete: ASTM A 216 GR. WCB /ASTM A105N (acero al carbono)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (acero al carbono de baja temperatura)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Acero inoxidable)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acero inoxidable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acero inoxidable dúplex)

:ASTM A182 F51 / F53/ F55 (acero inoxidable dúplex)

Bola sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Tipo de asiento de metal Harseal Tratamiento de superficie de bola: ENP, HCR, WC, soldadura Ni60/ Ni55

Vástago: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Anillo de asiento de metal: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Tipo de asiento de metal Harseal Tratamiento superficial del anillo del asiento: ENP, HCR, WC, soldadura Ni60/ Ni55

Sellado del asiento: PTFE virgen / 25 % de PTFE con relleno de vidrio â GFT / PTFE con relleno de carbono â CFT

: PEEK / Delrin / Grafoil â Anillo de grafito

Empaquetadura de prensaestopas: PTFE Virgen / 25% PTFE relleno de vidrio â GFT / PTFE relleno de carbono â CFT

: Grafoil â Anillo de grafito

¿Qué es una válvula de bola montada en muñón?

La válvula de bola montada en muñón es una válvula de giro trimestral que ayuda a detener el flujo del medio en las tuberías. La característica única de la válvula de bola montada en muñón es su disco en forma redonda o esférica colocado en el centro. Este sigue girando para detener o iniciar el flujo.
