LYV®, un fabricante profesional de válvulas industriales, ha presentado su

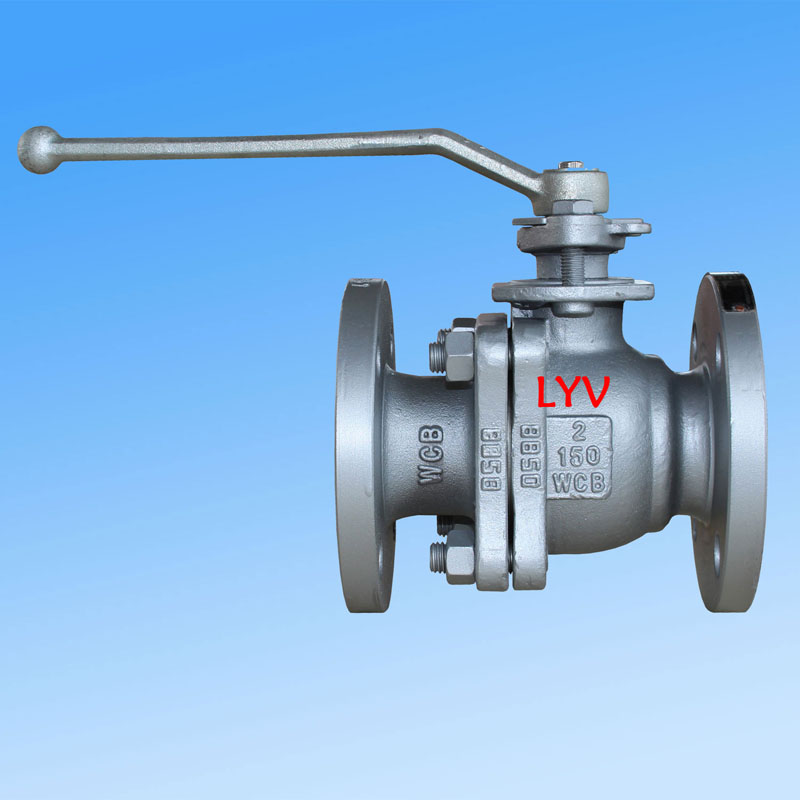

Válvula de bola flotante de 2 piezas, uno de los tipos de válvulas más utilizados en sistemas de tuberías industriales. La empresa exporta válvulas a mercados que incluyen América del Norte, el Sudeste Asiático, Rusia y Medio Oriente. Con equipos de mecanizado CNC y una mano de obra calificada, LYV® tiene una capacidad de producción anual que supera las 50 000 válvulas, lo que cumple con los requisitos estándar y personalizados.
Diseño y Construcción
La válvula de bola flotante de 2 piezas presenta una construcción de cuerpo dividido con un diseño de bola flotante. Está diseñado de acuerdo conISO 17292, API 608 y API 6Destándares. La válvula está disponible en configuraciones de paso total (FB) o de paso reducido (RB), con construcción de cuerpo de entrada final. Las opciones de capó incluyen capó atornillado o capó extendido, y los tipos de asiento se ofrecen en variantes de asiento blando o de metal de sellado duro. La dirección del flujo puede ser unidireccional o bidireccional, lo que proporciona flexibilidad para diferentes requisitos del proceso.
Rango de tamaño y presión
| Clase de presión |
Rango de tamaño (NPS) |
Rango de tamaño (DN) |
| Clase ANSI 150 libras |
1/2" – 10" |
DN15 – DN250 |
| Clase ANSI 300LB |
1/2" – 8" |
DN15 – DN200 |
| Clase ANSI 600LB |
1/2" – 4" |
DN15-DN100 |
Nota:Para calibres PN, la válvula cubre PN0.6, PN1.6, PN2.0, PN2.5 hasta DN250; PN4.0 y PN5.0 hasta DN200; PN6.3 y PN10.0 hasta DN100.
Estándares de diseño y prueba
| Categoría estándar |
Estándar de referencia |
|
Estándar de diseño
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspección y pruebas
|
API 598 / API 6D |
|
Pruebas de seguridad contra incendios
|
API 607 / API 6FA |
|
Longitud de brida a brida
|
ANSI B16.10 – Patrón corto / Patrón largo |
|
Conexiones finales
|
Bridas (ANSI B16.5), soldadura a tope, soldadura por enchufe |
Características clave
-
Diseño a prueba de incendios– cumple con API 607 / API 6FA
-
Diseño antiestático– disipa la carga estática para un funcionamiento seguro
-
Vástago a prueba de explosiones– evita la expulsión del vástago bajo presión
-
Medio de servicio– gas natural, petróleo, agua, oxígeno y otros fluidos industriales
-
Servicio amargo– cumple con ISO 15156 / NACE MR0175
-
Operación de válvula– palanca manual, engranaje helicoidal, actuador neumático, actuador eléctrico
Materiales de Construcción (BOM)
Cuerpo y capó
| Grado del material |
Descripción |
| ASTM A216GR. WCB/A105N |
Acero carbono |
| ASTM A352 LCB/LCC/A350 LF2 |
Acero al carbono de baja temperatura |
| ASTM A351GR. CF8 / CF8M |
SS 304 / SS 316 (acero inoxidable) |
| ASTM A351GR. CF3/CF3M |
SS 304L / SS 316L (acero inoxidable) |
| ASTM A351 Gr. CF8C |
Acero inoxidable |
| ASTM A890 4A/5A/6A |
Acero inoxidable dúplex |
Bola sólida
| Grado del material |
Descripción |
| A105N + PEV / A105N + TCC |
Acero al carbono con niquelado no electrolítico/recubrimiento de carburo de tungsteno |
| ASTM A182 F304/F316 |
SS 304 / SS 316 |
| ASTM A182 F304L/F316L |
Acero inoxidable 304L / Acero inoxidable 316L |
| ASTM A182 F347 |
Acero inoxidable |
| ASTM A182 F51 / F53 / F55 |
Acero inoxidable dúplex/súper dúplex |
Nota para el asiento metálico de sellado duro:Los tratamientos de superficie de las bolas incluyen ENP, HCR, WC y soldadura Ni60/Ni55.
Provenir
| Grado del material |
Descripción |
| ASTM A182 F6a |
Acero inoxidable martensítico |
| ASTM A182 F304 / F316 / F304L / F316L |
Acero inoxidable |
| 17‑4 PH |
Acero inoxidable endurecido por precipitación |
| ASTM A182 F51 / F53 / F55 |
Acero inoxidable dúplex/súper dúplex |
Asientos, sellos de carrocería y empaquetadura de prensaestopas
| Material |
Solicitud |
| PTFE Virgen |
Asiento / Sello del cuerpo / Empaquetadura del prensaestopas |
| 25% PTFE relleno de vidrio (GFT) |
Asiento / Sello del cuerpo / Empaquetadura del prensaestopas |
| PTFE relleno de carbono (CFT) |
Asiento / Sello del cuerpo / Empaquetadura del prensaestopas |
| Ojeada / Delrin |
Sello de asiento/cuerpo |
| Grafoil (anillo de grafito) |
Asiento / Sello del cuerpo / Empaquetadura del prensaestopas |
Aplicación y servicio
La válvula de bola flotante de 2 piezas es adecuada para una amplia gama de aplicaciones industriales que incluyen petróleo y gas, petroquímica, generación de energía, tratamiento de agua y sistemas de tuberías. Está disponible con conexiones finales bridadas, soldadas a tope o soldadas a encaje, y puede operarse manualmente o con actuadores automatizados. LYV® brinda soporte posventa completo y entrega oportuna, respaldado por sus experimentados equipos de ingeniería y producción.
Nota:Para combinaciones de materiales personalizadas, clasificaciones de presión o configuraciones de actuadores, comuníquese con LYV® directamente con las especificaciones de su proyecto.
