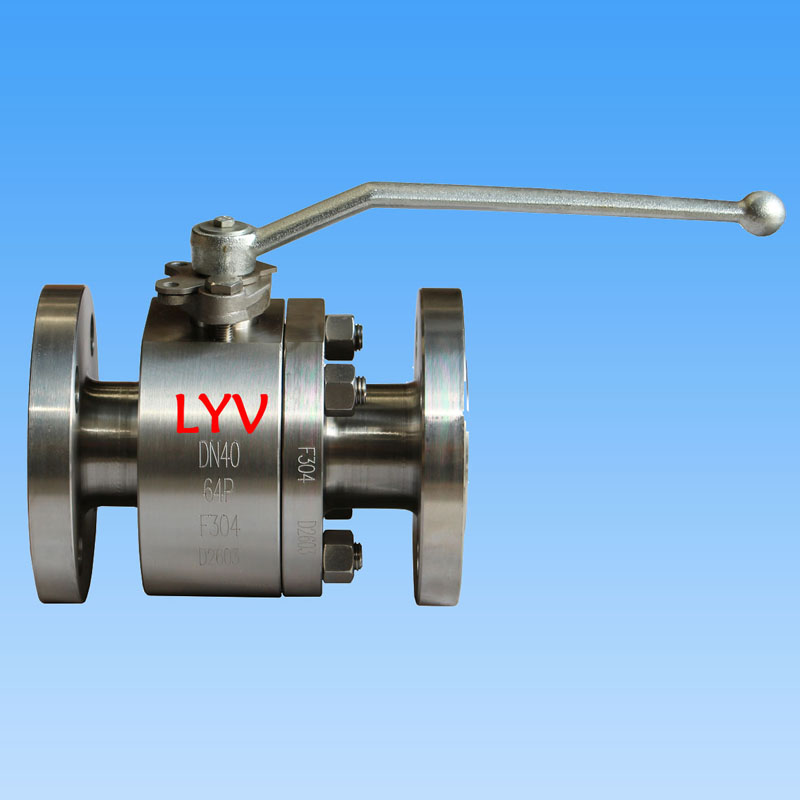

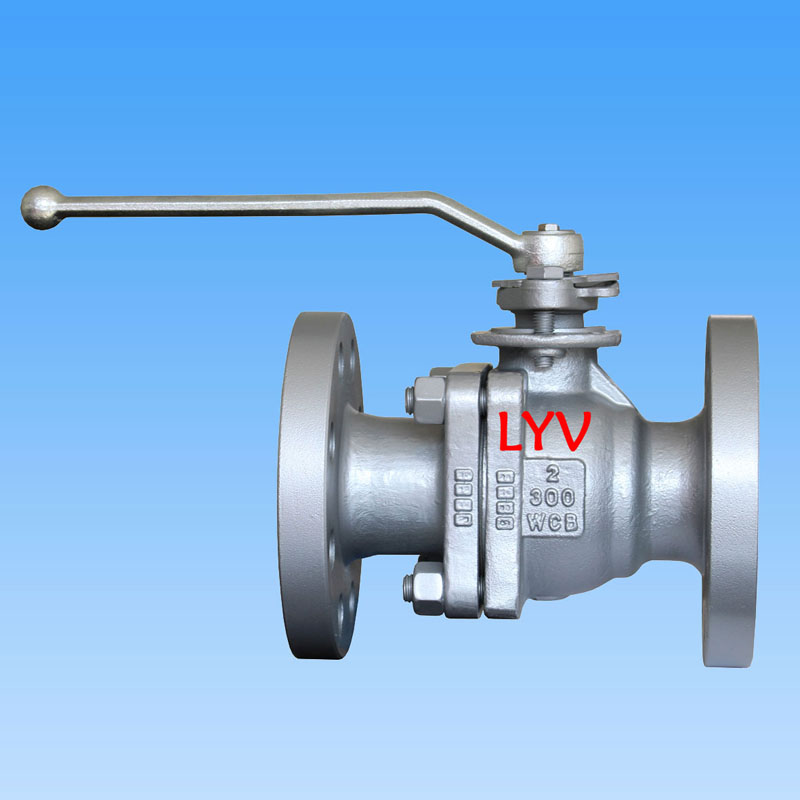

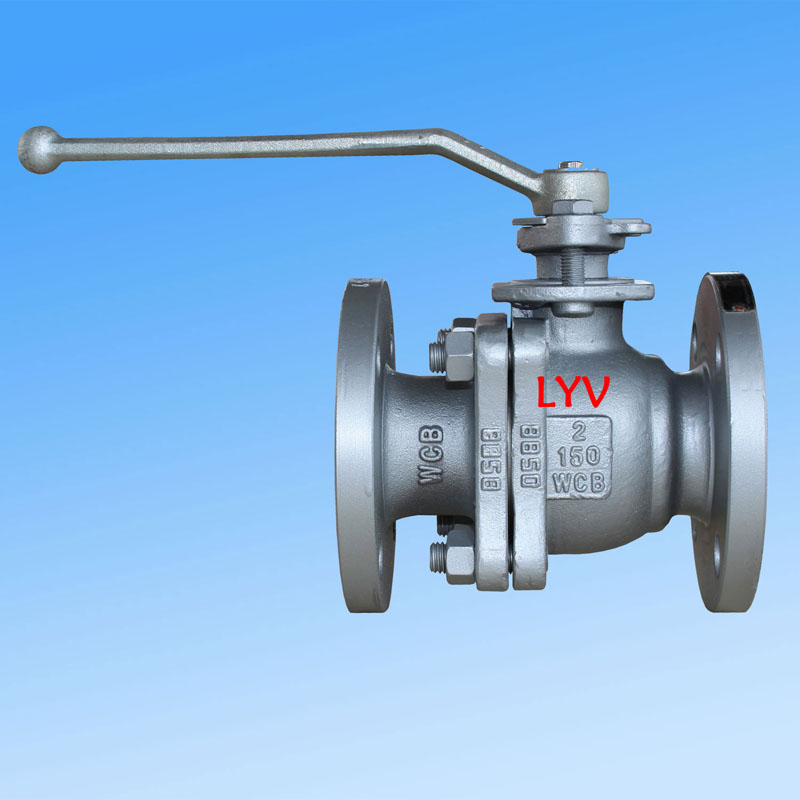

Válvula de bola flotante de 2 piezas

LYV® es un fabricante profesional de válvulas industriales que exporta diferentes válvulas a Estados Unidos, Canadá, el Sudeste Asiático, Rusia y Medio Oriente, etc. proveedor en el que puede confiar.

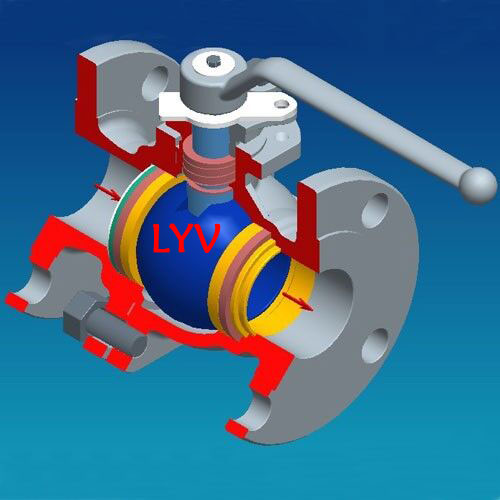

La válvula de bola flotante de 2 piezas está diseñada según ISO 17292, API 608 y API 6D, como tipo de bola flotante de construcción de cuerpo dividido.

Diseño y prueba estándar internacional de válvula de bola de dos piezas

Estándar de diseño: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Estándar de inspección y prueba: API 598/ API 6D

Estándar de prueba de seguridad contra incendios: API 607/API 6FA

Longitud de brida a brida: ANSI B 16.10 -Patrón corto/Patrón largo

Conexión final: Extremo con brida según ANSI B 16.5, extremos para soldadura a tope, extremos para soldadura en stock.

Tamaño del fabricante y rango de presión:

NPS 1/2â a 10â (para ANSI Clase 150LB)

NPS 1/2â a 8â (para ANSI Clase 300LB)

NPS 1/2â a 4â (para ANSI Clase 600LB)

o

DN15 a DN250 (para PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 a DN200 (para PN4.0Mpa, PN5.0Mpa)

DN15 a DN100 (para PN6.3Mpa, PN10.0Mpa)

Diámetro de la tubería: Diámetro total (FB)/ Diámetro reducido (RB)

Cuerpo de construcción: entrada final

Tipo de capó/cubierta: capó atornillado/capó extendido

Tipo de asiento: tipo blando/tipo de metal con sello rígido

Flujo direccional: unidireccional/bidireccional

Medio de servicio: gas natural, petróleo, agua, gas oxígono, etc.

Servicio: SOUR, ISO 15156/ NACE MR0175

Característica: diseño de seguridad contra incendios

Diseño antiestático

Vástago a prueba de reventones

Operación de la válvula: Palanca manual / Engranaje helicoidal / Actuador operado / Actuador neumático / Actuador eléctrico

MOC (Lista de materiales â BOM):

Cuerpo y Bonete: ASTM A 216 GR. WCB /ASTM A105N (acero al carbono)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (acero al carbono de baja temperatura)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Acero inoxidable)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acero inoxidable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acero inoxidable dúplex)

Bola sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Tipo de asiento de metal Harseal Tratamiento de superficie de bola: ENP, HCR, WC, soldadura Ni60/ Ni55

Vástago: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Asiento de bola y sello del cuerpo: PTFE virgen / 25 % de PTFE con relleno de vidrio â GFT / PTFE con relleno de carbono â CFT

: PEEK / Delrin / Grafoil â Anillo de grafito

Empaquetadura de prensaestopas: PTFE Virgen / 25% PTFE relleno de vidrio â GFT / PTFE relleno de carbono â CFT

: Grafoil â Anillo de grafito
