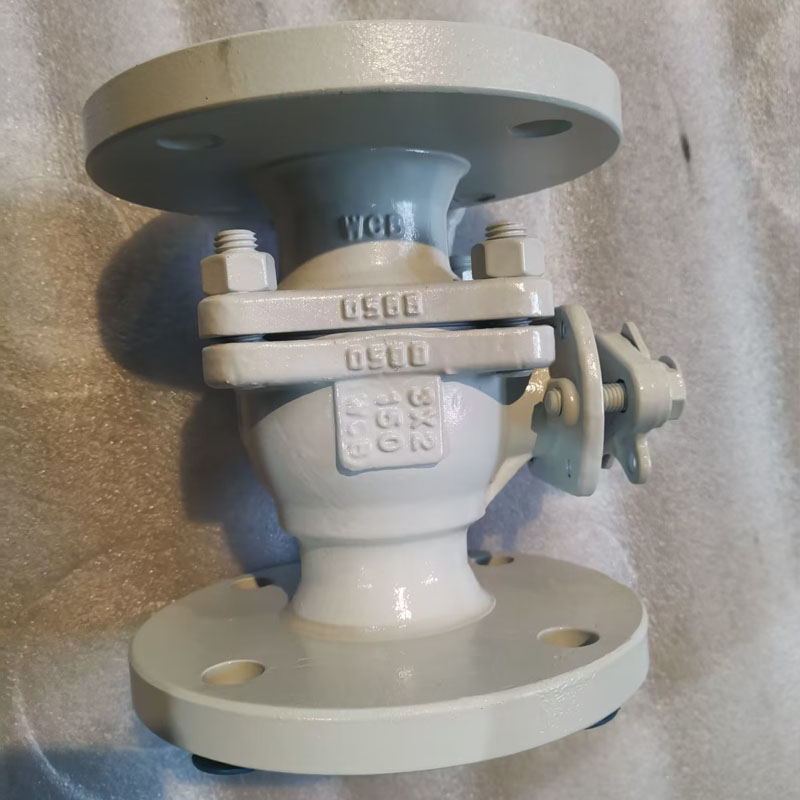

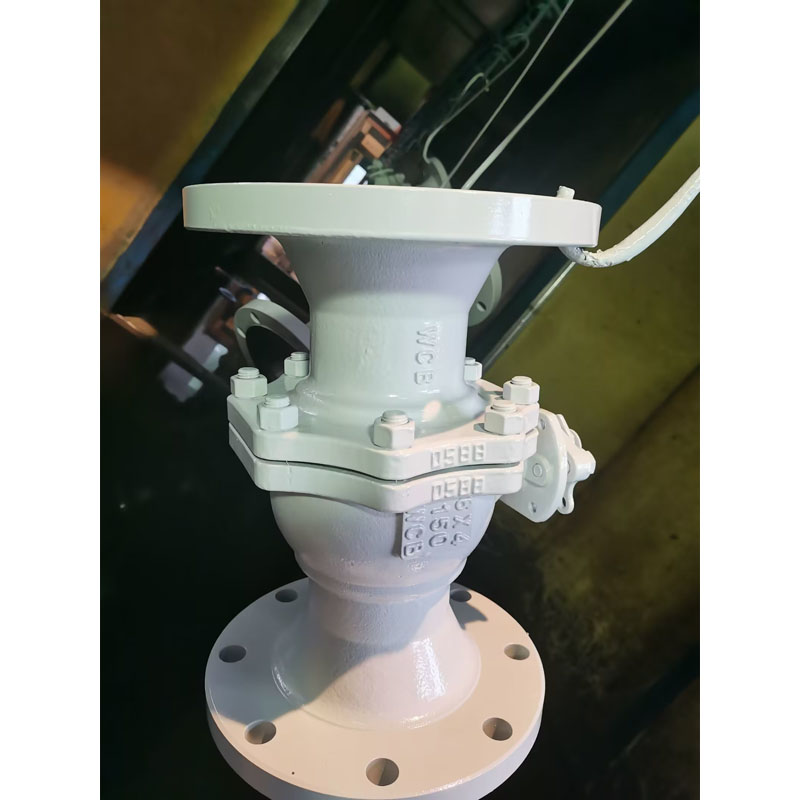

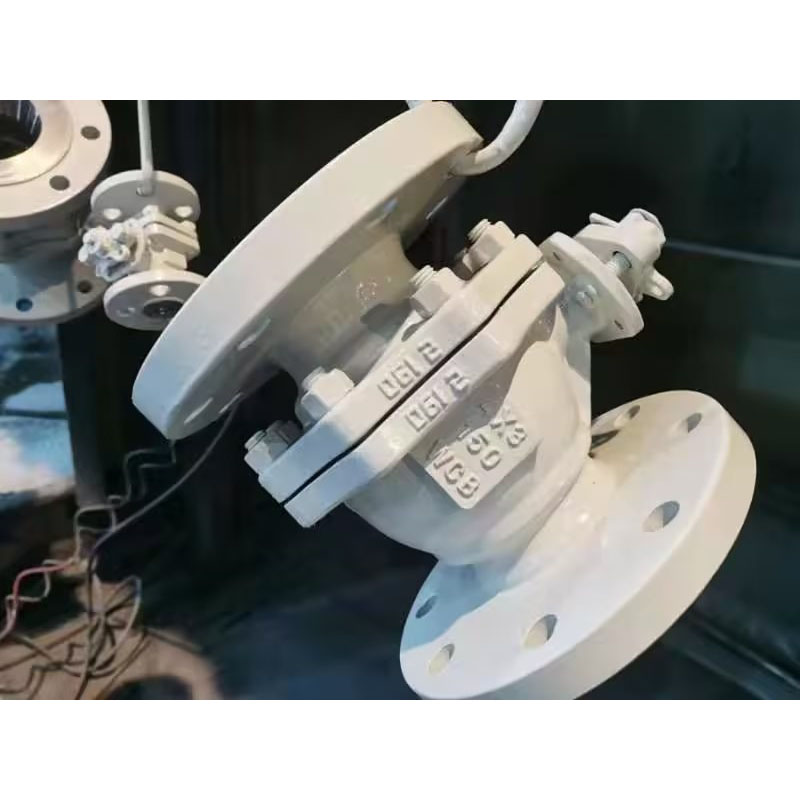

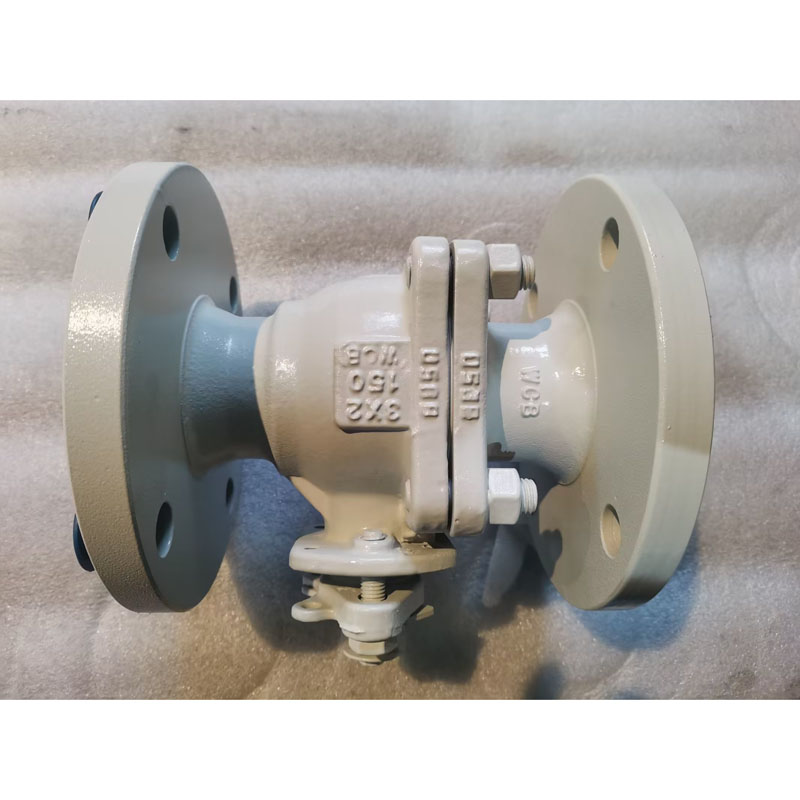

Válvula de bola flotante de diámetro reducido

Como fabricante profesional de válvulas industriales en China, LYV® había ofrecido muchas piezas de válvulas de bola flotantes de diámetro reducido con buena calidad a nuestros clientes en los últimos años. Normalmente, la válvula de bola de diámetro reducido es aproximadamente un 30% más liviana en relación con las válvulas de bola de paso total del mismo tamaño, obviamente, la función de la válvula de bola de diámetro reducido es ahorrar espacio de instalación y reducir el costo de compra de todo el sistema de tuberías.

Estándar internacional de diseño y pruebas:

Estándar de diseño: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Estándar de inspección y prueba: API 598/ API 6D

Estándar de prueba de seguridad contra incendios: API 607/API 6FA

Longitud de brida a brida: ANSI B 16.10 -Patrón corto/Patrón largo

Conexión final: Extremo con brida según ANSI B 16.5, extremos para soldadura a tope, extremos para soldadura en stock.

Tamaño del fabricante y rango de presión:

NPS 1/2*3/8â a 10*8â (para ANSI Clase 150LB)

NPS 1/2*3/8â a 8*6â (para ANSI Clase 300LB)

NPS 1/2*3/8â a 4*3â (para ANSI Clase 600LB)

Diámetro interior de la tubería: reducir el diámetro interior (RB)

Cuerpo de construcción: entrada final

Tipo de capó/cubierta: capó atornillado/capó extendido

Tipo de asiento: tipo blando/tipo de metal con sello rígido

Flujo direccional: unidireccional/bidireccional

Medio de servicio: gas natural, petróleo, agua, gas oxígeno, etc.

Servicio: SOUR, ISO 15156/ NACE MR0175

Característica: diseño de seguridad contra incendios

Diseño antiestático

Vástago a prueba de reventones

IPAD montado ISO 5211

Operación de la válvula: Palanca manual / Engranaje helicoidal / Actuador operado / Actuador neumático / Actuador eléctrico

MOC (Lista de materiales â BOM):

Cuerpo y Bonete: ASTM A 216 GR. WCB /ASTM A105N (acero al carbono)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (acero al carbono de baja temperatura)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Acero inoxidable)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acero inoxidable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acero inoxidable dúplex)

Bola sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Tipo de asiento de metal Harseal Tratamiento de superficie de bola: ENP, HCR, WC, soldadura Ni60/ Ni55

Vástago: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Asiento de bola y sello del cuerpo: PTFE virgen / 25 % de PTFE con relleno de vidrio â GFT / PTFE con relleno de carbono â CFT

: PEEK / Delrin / Grafoil â Anillo de grafito

Empaquetadura de prensaestopas: PTFE Virgen / 25% PTFE relleno de vidrio â GFT / PTFE relleno de carbono â CFT

: Grafoil â Anillo de grafito

¿Qué es una válvula de bola de paso reducido?

Una válvula de bola de paso reducido es un tipo de válvula de bola en la que el diámetro interior de la válvula es más pequeño que el diámetro de la tubería, mientras que la dimensión de la brida de la válvula aún coincide con el diámetro de la tubería. El requisito de trabajo es que la turbulencia y la tasa de flujo del fluido no sean preocupaciones importantes y que no sea probable que se acumulen partículas, para evitar el bloqueo de la válvula.

Con un diámetro interior más pequeño, la carcasa de la válvula y el tamaño de la bola también son más pequeños, por lo que la válvula de bola de diámetro reducido ocupa un volumen más pequeño, lo que hace que consuma un espacio más pequeño durante la instalación. Además, el material para una carcasa más pequeña y una bola cobran un costo de material más bajo, lo que afecta el costo de los productos finales, para reducir el costo total del sistema de tuberías.
