Válvula de mariposa de orejeta

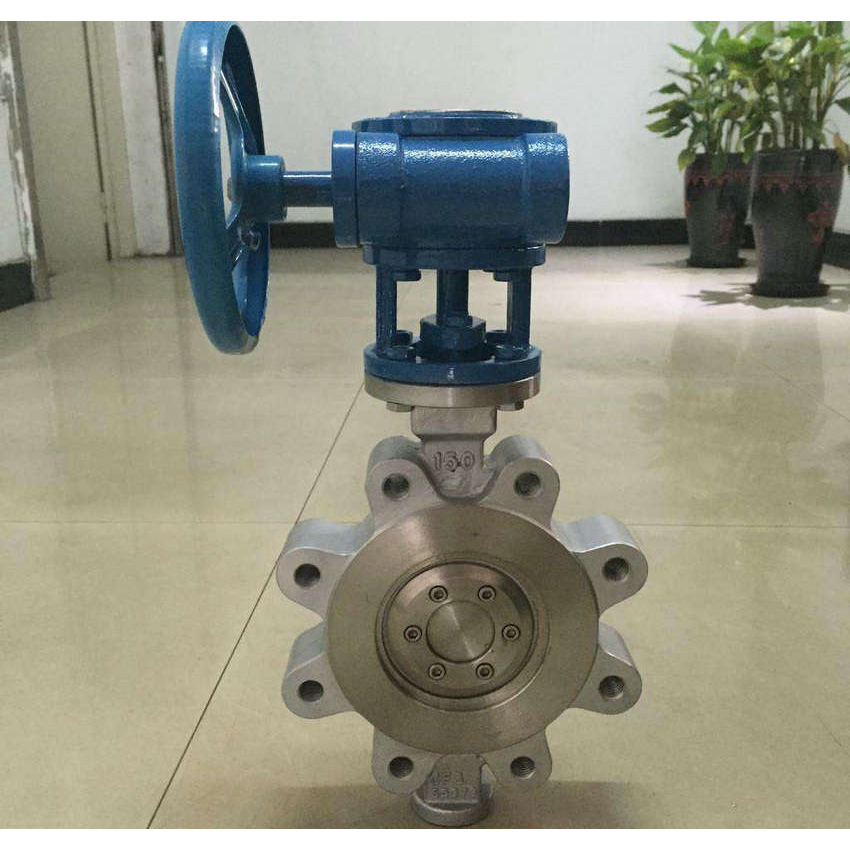

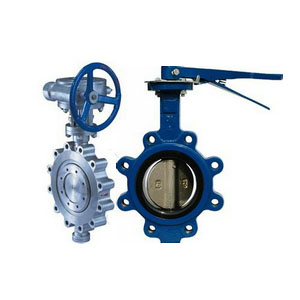

Válvula de mariposa LYVLUG lugIntroducción

El tamaño de la válvula de mariposa es pequeño, liviano, se puede cortar en una variedad de tuberías medianas, regulando el equipo de flujo. A través de la selección de diferentes materiales de la placa de la válvula y el asiento del sello, así como la placa, el eje a través de la conexión del pasador se puede utilizar para malas condiciones, como desulfuración, vacío, sistema de desalinización de agua de mar. La válvula de mariposa Lug to clamp puede realizar la reparación en línea de la tubería y el equipo aguas abajo, y la válvula puede realizar la reparación en línea de la tubería y el equipo aguas abajo de la válvula, y la válvula puede instalarse al final de la tubería como una válvula de escape.

Parámetro de válvula de mariposa LYVLUG lug (Especificación)

Diseño y fabricación :API609, MSS SP-67, MSS SP-68

Inspección y prueba: API598

Conexión de brida: ASME B16.5 (NPSâ¤24), serie ASME B16.47B

Extremo de soldadura a tope: ASME B16.25

Longitud de la estructura: API609

Grado de temperatura y presión: ASME B16.34

Válvula de mariposa LYVLUG lugCaracterística y aplicación

Es ampliamente utilizado en metalurgia, industria ligera, energía eléctrica, industria petroquímica, vías navegables de gas y otros campos.

Válvula de mariposa tipo Lug, el principio de sellado de la válvula de mariposa tipo Lug:

La válvula de mariposa de tres excéntricas tiene un rendimiento de cierre hermético sin aire de dos vías. Esta geometría asegura que el sello del disco esté en contacto con el asiento del cuerpo solo en la posición cerrada, por lo que no hay fricción ni desgaste, y produce un par que permite que el sello elástico se "suelde" lo suficiente para garantizar un contacto uniforme del sello.

Geometría triple excéntrica:

El eje de la válvula excéntrica 1 está ubicado detrás del eje del asiento para que el sello quede completamente apretado alrededor de todo el asiento.

La línea central del eje de la válvula excéntrica 2 se desvía de la línea central de la tubería y la válvula, esto está libre de interferencias de apertura y cierre de la válvula.

El eje del cono excéntrico de 3 asientos se desvía de la línea central del eje de la válvula, lo que elimina la fricción durante el cierre y la apertura y proporciona un sello de compresión uniforme y consistente alrededor de todo el asiento.

Sello sin fricción con una vida útil más larga:

(1) Los asientos son de Cr13 o stellite con revestimiento duro de serie.

(2) La junta es de acero inoxidable/grafito enrollada helicoidalmente para que no haya fugas.

(3) El torque durante el cierre crea una fuerza de asiento que se aplica uniformemente alrededor de la circunferencia. El sello elástico es flexible y vibrante, manteniendo la forma del asiento. La acción uniforme de la fuerza de compresión a lo largo de la circunferencia hace que la válvula pueda lograr un cierre hermético bidireccional. La elasticidad del sello hace que el cuerpo de la válvula y el disco puedan contactar o expandirse, evitando el peligro de obstrucción debido a las fluctuaciones de temperatura. El dispositivo se autoalinea.

Detalles de la válvula de mariposa LYVLUG lug
