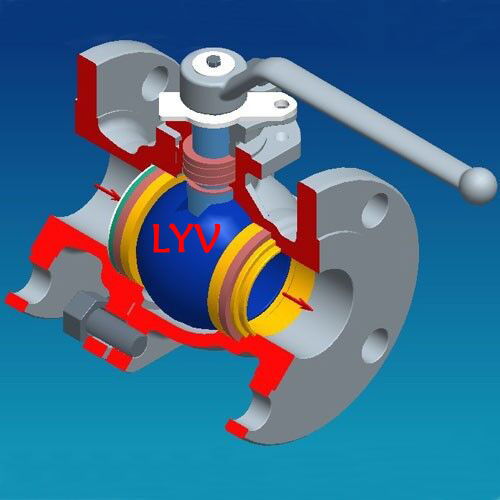

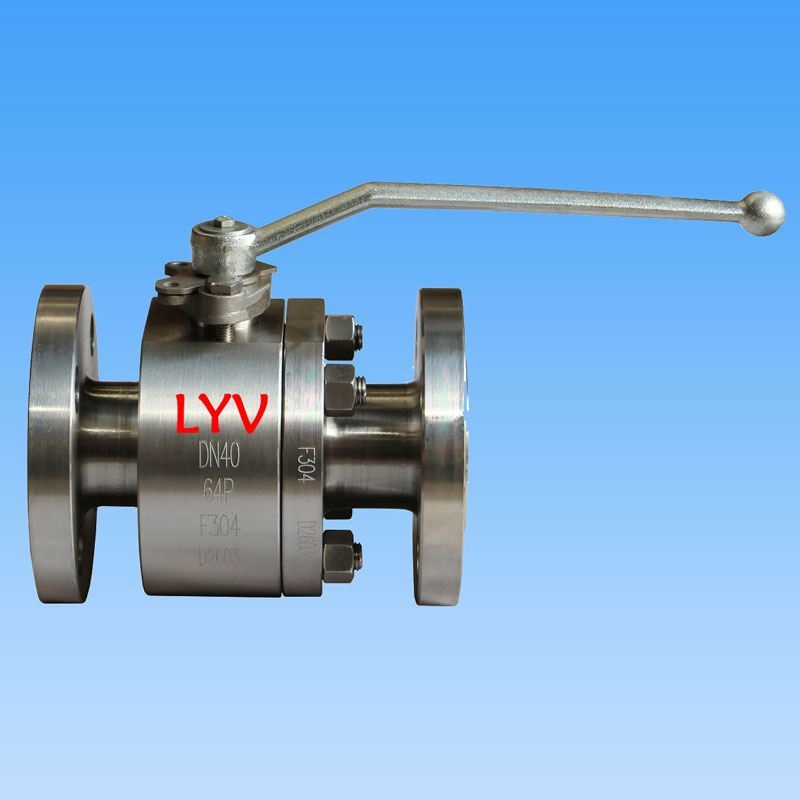

Válvula de bola de acero inoxidable de 2 piezas

LYV® es un fabricante profesional de válvulas industriales, que exporta diferentes válvulas a todo el mundo con un diseño característico, un rendimiento práctico y un precio competitivo; Para obtener más información acerca de las válvulas de bola de acero inoxidable de 2 piezas, no dude en contactarnos.

La válvula de bola de acero inoxidable de 2 piezas está diseñada según ISO 17292, API 608 y API 6D, con material de acero inoxidable forjado y fundido, como SS304, SS316, SS304L, SS316L.

Estándar internacional de diseño y pruebas:

Estándar de diseño: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Estándar de inspección y prueba: API 598/ API 6D

Estándar de prueba de seguridad contra incendios: API 607/API 6FA

Longitud de brida a brida: ANSI B 16.10 -Patrón corto/Patrón largo

Conexión final: Extremo con brida según ANSI B 16.5, extremos para soldadura a tope, extremos para soldadura en stock.

Tamaño del fabricante y rango de presión:

Material de fundición: Material forjado:

NPS 1/2" a 18" (para ANSI Clase 150LB) NPS 1/2" a 4" (para ANSI Clase 150LB)

NPS 1/2" a 18" (para ANSI Clase 300LB) NPS 1/2" a 3" (para ANSI Clase 300LB)

NPS 1/2" a 12" (para ANSI Clase 600LB) NPS 1/2" a 2" (para ANSI Clase 600LB)

NPS 1/2" a 12" (para ANSI Clase 900LB) NPS 1/2" a 2" (para ANSI Clase 900LB)

O

Material de fundición:

DN15 a DN450 (para PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 a DN300 (para PN4.0Mpa, PN5.0Mpa)

DN15 a DN300 (para PN6.3Mpa, PN10.0Mpa)

Material forjado:

DN15 a DN100 (para PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 a DN80 (para PN4.0Mpa, PN5.0Mpa)

DN15 a DN50 (para PN6.3Mpa, PN10.0Mpa)

Diámetro de la tubería: Diámetro total (FB)/ Diámetro reducido (RB)

Cuerpo de construcción: entrada final

Tipo de capó/cubierta: capó atornillado/capó extendido

Tipo de asiento: tipo blando/tipo de metal con sello rígido

Flujo direccional: unidireccional/bidireccional

Medio de servicio: gas natural, petróleo, agua, gas oxígeno, etc.

Servicio: SOUR, ISO 15156/ NACE MR0175

Característica: diseño de seguridad contra incendios

Diseño antiestático

Vástago a prueba de reventones

Operación de la válvula: Palanca manual / Engranaje helicoidal / Actuador operado / Actuador neumático / Actuador eléctrico

MOC (Lista de materiales â BOM):

Cuerpo y Bonete: : ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Acero inoxidable)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acero inoxidable)

: ASTM A182 F304 / F316 / F304L / F316L (acero inoxidable)

Bola sólida : : ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Nota: Tipo de asiento de metal Harseal Tratamiento de superficie de bola: ENP, HCR, WC, soldadura Ni60/ Ni55

Vástago: :ASTM A182 F304 / F316 / F304L / F316L / 17-4 PH

Sello de bola y sello del cuerpo: PTFE virgen / 25 % de PTFE con relleno de vidrio â GFT / PTFE con relleno de carbono â CFT

: PEEK / Delrin / Grafoil â Anillo de grafito

: ASTM A 182 F304 / F316 /F304L / F316L (SS 304L / SS 316L)

Empaquetadura de prensaestopas: PTFE Virgen / 25% PTFE relleno de vidrio â GFT / PTFE relleno de carbono â CFT

: Grafoil â Anillo de grafito
