Válvula de bola de muñón de soldadura completa

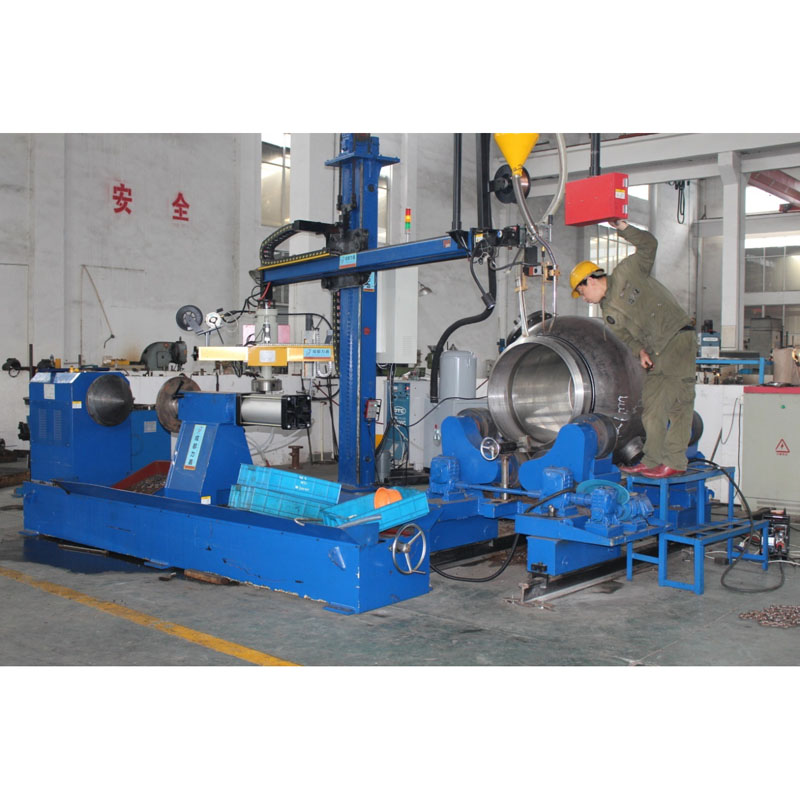

LYV® es un fabricante y proveedor de válvulas en Lishui, China, que puede ofrecer válvulas de bola de muñón totalmente soldables personalizadas y al por mayor. También se llama válvula de bola de cuerpo soldado, ya que el cuerpo está completamente soldado. El cuerpo completamente soldado asegura que no haya fugas externas desde el cuerpo de la válvula. Todos los procesos de soldadura están calificados y se realizan de acuerdo con ASME Sección IX. La soldadura del cuerpo de la válvula se realizará con pruebas no destructivas.

ventajas:

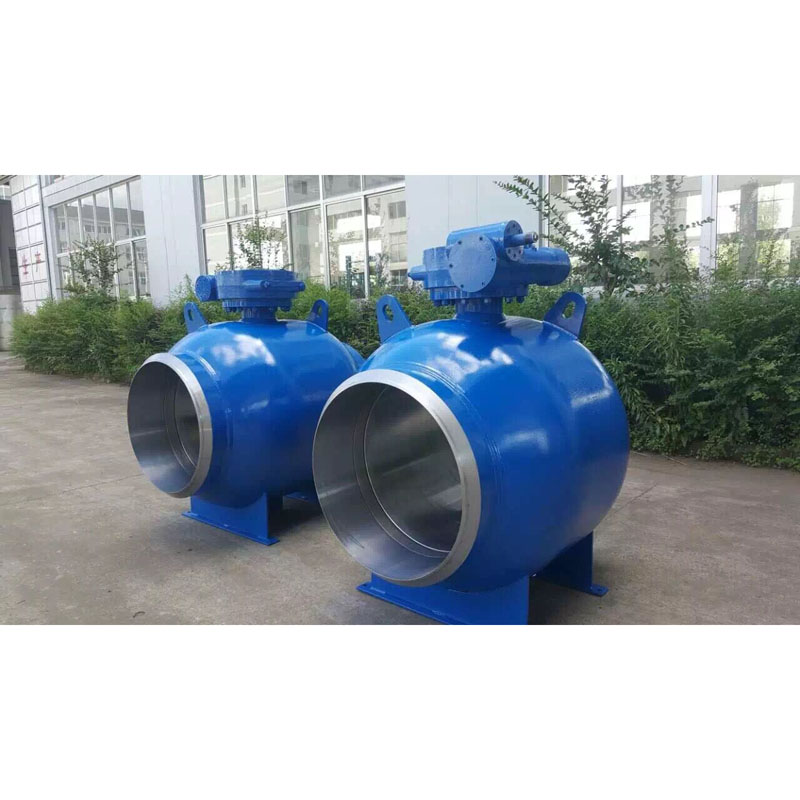

La válvula de bola de muñón totalmente soldada, también llamada válvula de bola de cuerpo soldado, puede ofrecer la máxima resistencia con el mínimo peso, así como la máxima resistencia tanto a la presión como a las tensiones en el sistema de tuberías. El diseño esférico compacto elimina la parte de las bridas del cuerpo, reduciendo así el tamaño total y los puntos de fuga, sin el potencial de emisión fugitiva de las bridas.

Normalmente, la válvula de bola de muñón de soldadura completa se usa ampliamente en la transmisión de gas natural para instalaciones subterráneas y enterradas. Para garantizar el rendimiento del sellado, existen varios procedimientos de prueba en las válvulas, además, también se deben realizar pruebas visuales, de partículas magnéticas (MT), ultrasónicas (UT) y radiográficas (RT) para las costuras de soldadura, si es necesario.

Estándar internacional de diseño y pruebas:

Estándar de diseño: ISO 14313/ASME B 16.34/API 6D

Estándar de inspección y prueba: API 598/ API 6D

Estándar de prueba de seguridad contra incendios: API 607/API 6FA

Longitud de brida a brida: ANSI B 16.10 -Patrón corto/Patrón largo

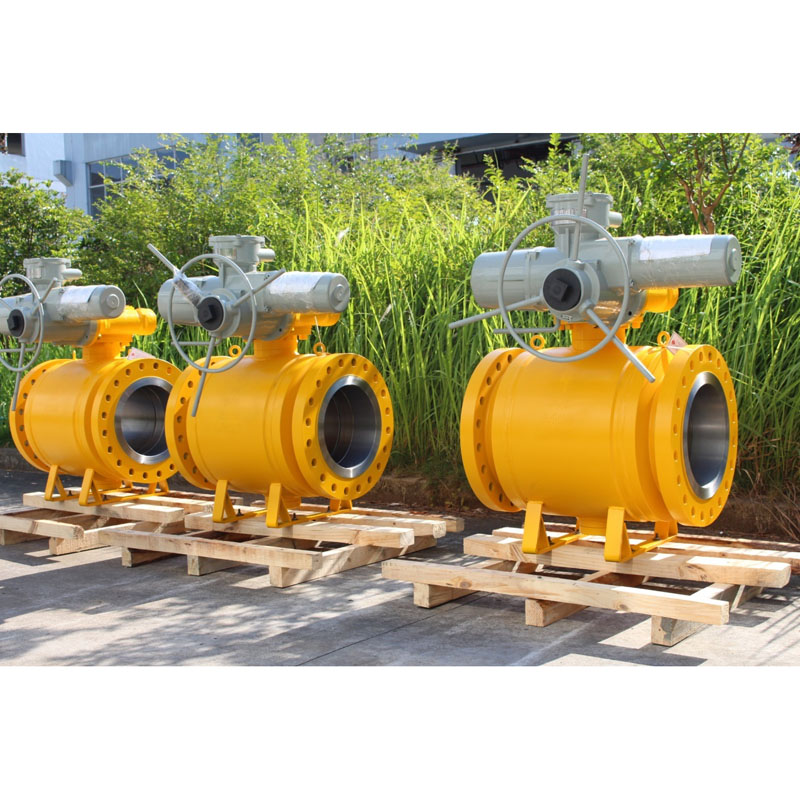

Conexión final: Extremo con brida según ANSI B 16.5, extremos para soldadura a tope, extremos para soldadura en stock.

Tamaño del fabricante y rango de presión:

NPS 2â a 48 â (para ANSI Clase 150LB)

NPS 2â a 48â (para ANSI Clase 300LB)

NPS 2â a 48â (para ANSI Clase 600LB)

NPS 2â a 36â (para ANSI Clase 900LB)

NPS 2â a 24â (para ANSI Clase 1500LB)

NPS 2â a 12â (para ANSI Clase 2500LB)

o

DN50 a DN1200 (para PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 a DN1200 (para PN4.0Mpa, PN5.0Mpa)

DN50 a DN1200 (para PN6.3Mpa, PN10.0Mpa)

DN50 a DN900 (para PN15.0Mpa)

DN50 a DN600 (para PN25.0Mpa)

Diámetro de la tubería: Diámetro total (FB) / Diámetro reducido (RB)

Cuerpo de construcción: Cuerpo de soldadura completo

Tipo de asiento: tipo blando/tipo de metal con sello rígido

Flujo direccional: unidireccional/bidireccional

Instalación: Sobre el suelo / Subterráneo

Medio de servicio: gas natural, petróleo, agua, gas oxígeno, etc.

Servicio: SOUR, ISO 15156/ NACE MR0175

Emisión fugitiva: ISO 15848

Característica: diseño de seguridad contra incendios

Diseño antiestático

Vástago a prueba de reventones

Diseño de doble bloque y bleek.

IPAD montado ISO 5211

Operación de válvula: Palanca manual / Engranaje helicoidal / Actuador operado / Actuador neumático / Actuador de motor

MOC (Lista de materiales â BOM):

Cuerpo y capó: ASTM ASTM A105N (acero al carbono)

: ASTM A350 LF2 (acero al carbono de baja temperatura)

: ASTM A182 F304/ F316 / F304L /F316L (acero inoxidable)

: ASTM A351 gr. CF8C

: ASTM A890 4A / 5A/ 6A (acero inoxidable dúplex)

:ASTM A182 F51 / F53/ F55 (acero inoxidable dúplex)

Bola sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Tipo de asiento de metal Harseal Tratamiento de superficie de bola: ENP, HCR, WC, soldadura Ni60/ Ni55

Vástago: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Anillo de asiento de metal: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Tipo de asiento de metal Harseal Tratamiento superficial del anillo del asiento: ENP, HCR, WC, soldadura Ni60/ Ni55

Sellado del asiento: PTFE virgen / 25 % de PTFE con relleno de vidrio â GFT / PTFE con relleno de carbono â CFT

: PEEK / Delrin / Grafoil â Anillo de grafito

Empaquetadura de prensaestopas: PTFE Virgen / 25% PTFE relleno de vidrio â GFT / PTFE relleno de carbono â CFT

: Grafoil â Anillo de grafito

¿Qué es una válvula de bola montada en muñón?

La válvula de bola montada en muñón es una válvula de giro trimestral que ayuda a detener el flujo del medio en las tuberías. La característica única de la válvula de bola montada en muñón es su disco en forma redonda o esférica colocado en el centro. Este sigue girando para detener o iniciar el flujo.
