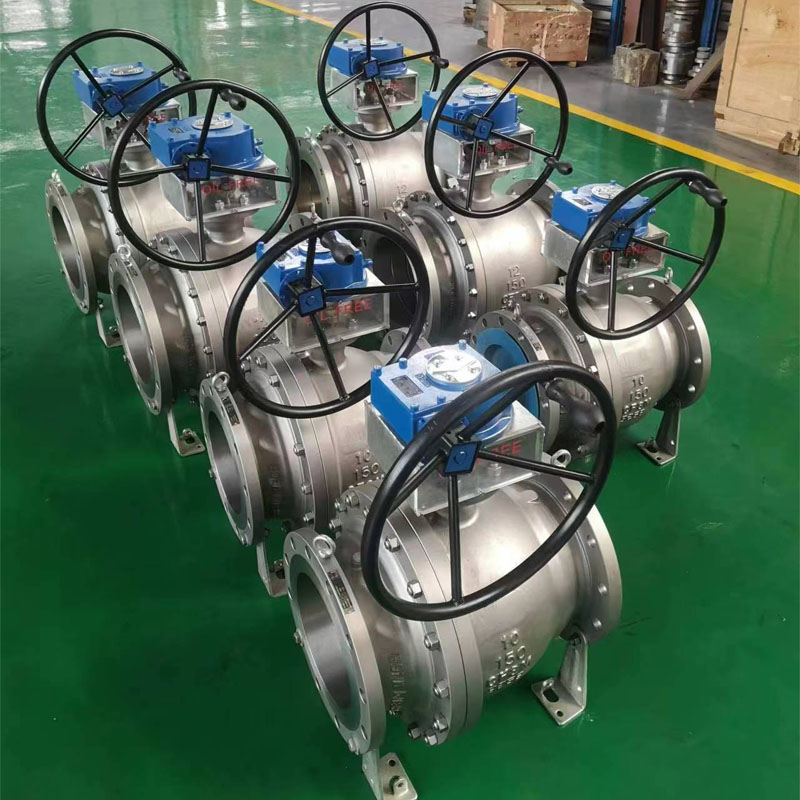

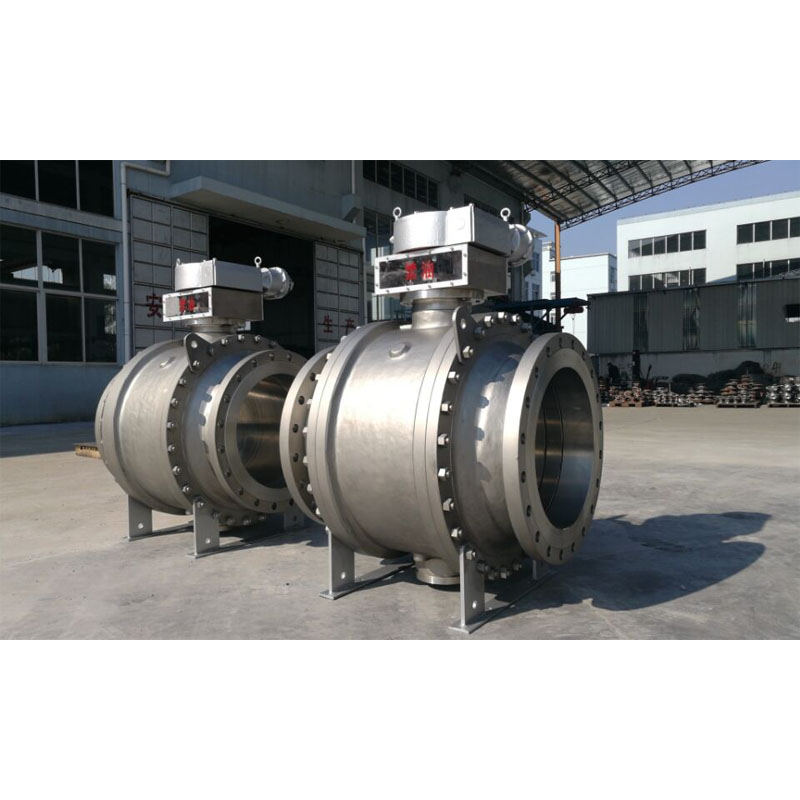

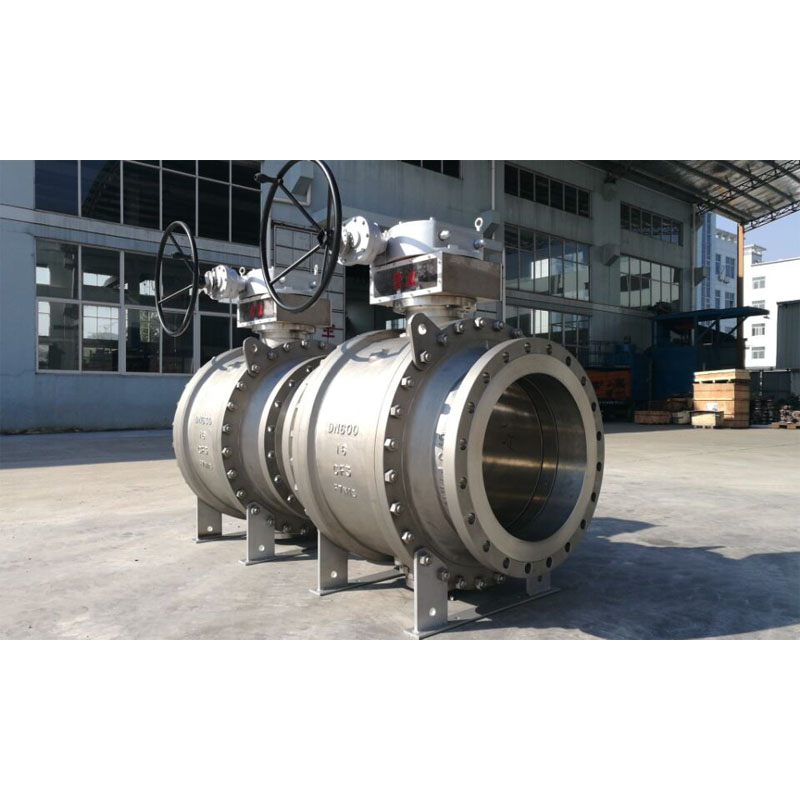

Válvula de bola de oxígeno

La válvula de bola Oxygon es un tipo de válvula de bola especial que las válvulas se utilizan para el gas Oxygon en el sistema, que debe cumplir estrictamente con los requisitos de libre de aceite durante el proceso de montaje e instalación.

Diseño y pruebas Estándar internacional de válvula de bola de dos piezas

Estándar de diseño: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Estándar de inspección y pruebas: API 598/ API 6D

Estándar de prueba de seguridad contra incendios: API 607/API 6FA

Longitud de brida a brida: ANSI B 16.10 - Patrón corto/patrón largo

Conexión final: Extremo bridado según ANSI B 16.5, extremos soldados a tope, extremos soldados en stock.

Tamaño del fabricante y rango de presión:

NPS 1/2” a 48” (para ANSI Clase 150LB)

NPS 1/2” a 48” (para ANSI Clase 300LB)

NPS 1/2” a 48” (para ANSI Clase 600LB)

NPS 1/2” a 36” (para ANSI Clase 900LB)

NPS 1/2” a 24” (para ANSI Clase 1500LB)

NPS 1/2” a 12” (para ANSI Clase 2500LB)

o

DN15 a DN1200 (para PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 a DN1200 (para PN4.0Mpa, PN5.0Mpa)

DN15 a DN1200 (para PN6.3Mpa, PN10.0Mpa)

DN15 a DN900 (para PN15.0Mpa)

DN15 a DN600 (para PN25.0Mpa)

Diámetro interior de la tubería: Paso total (FB)/Reducción del diámetro interior (RB)

Carrocería: Entrada lateral

Tipo de capó/cubierta: capó atornillado/capó extendido

Tipo de asiento: tipo blando

Direccional de flujo: unidireccional/bidireccional

Medio de servicio: gas Oxygon

Característica: Diseño de seguridad contra incendios

Diseño antiestático

Vástago a prueba de explosiones

Operación de la válvula: palanca manual / engranaje helicoidal / accionado por actuador / actuador neumático / actuador eléctrico

MOC (Lista de materiales – BOM):

Cuerpo y capó: ASTM B148 C95800 (Al-Bronce)

: ASTM A 351GR. CF 8 / CF 8M (SS 304 / SS 316) (Acero inoxidable)

Bola sólida: ASTM B148 C95800 (Al-Bronce)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Vástago: ASTM B148 C95800 (Al-Bronce)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Asiento de bola y sello del cuerpo: PTFE virgen/PTFE relleno de vidrio al 25 %

: PEEK / Delrin / Grafoil – Anillo de grafito

Empaquetadura del prensaestopas: PTFE virgen / PTFE relleno de vidrio al 25 % – GFT / PTFE relleno de carbono – CFT
