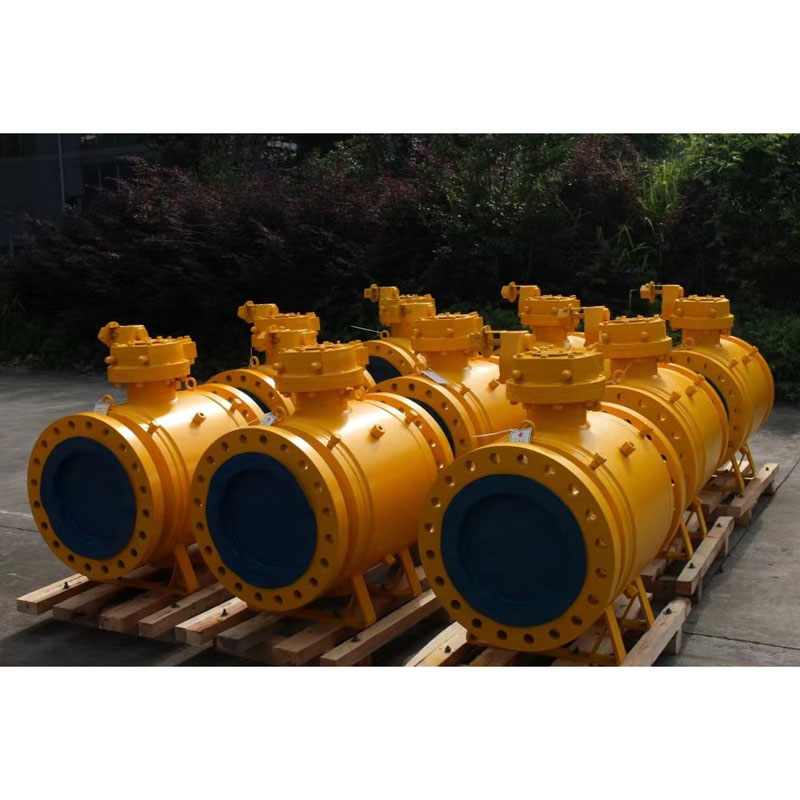

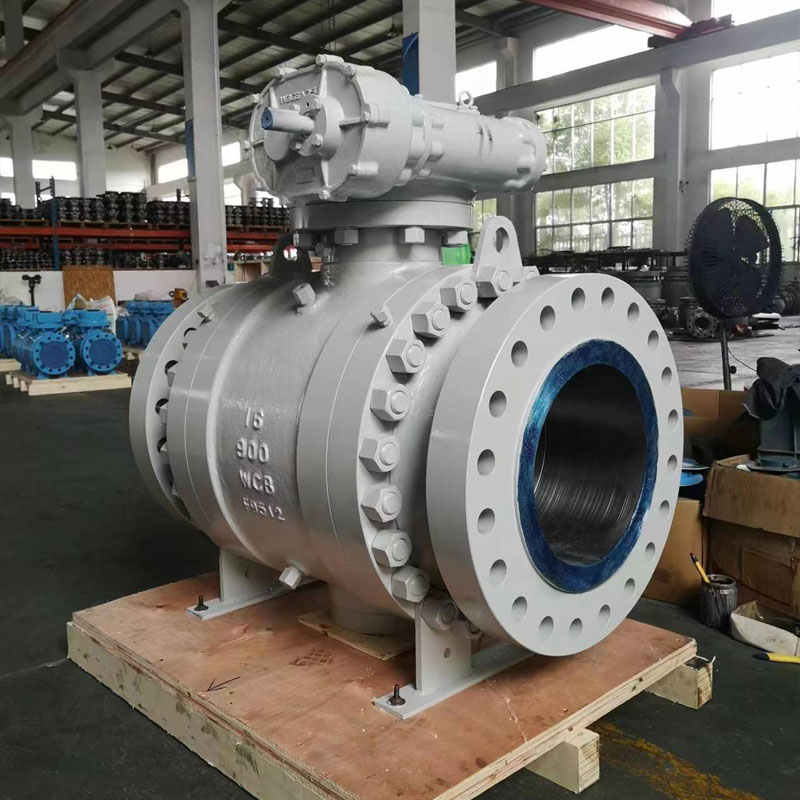

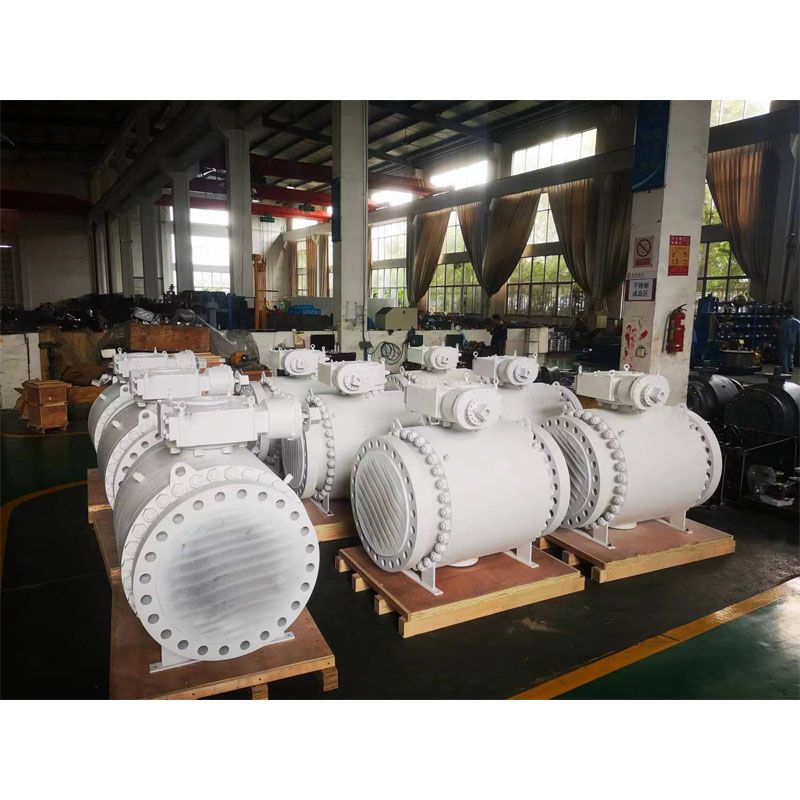

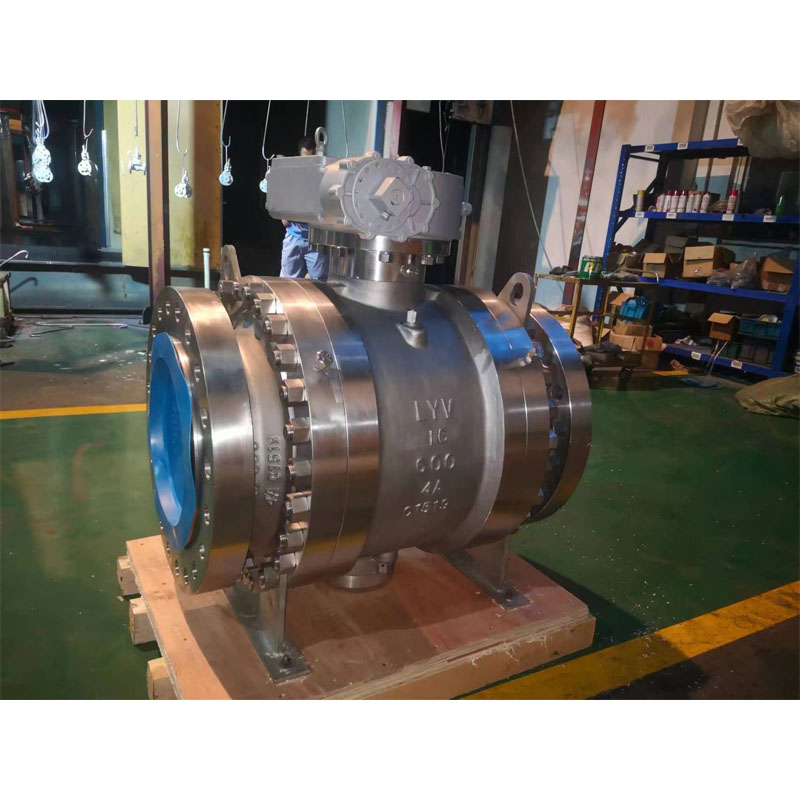

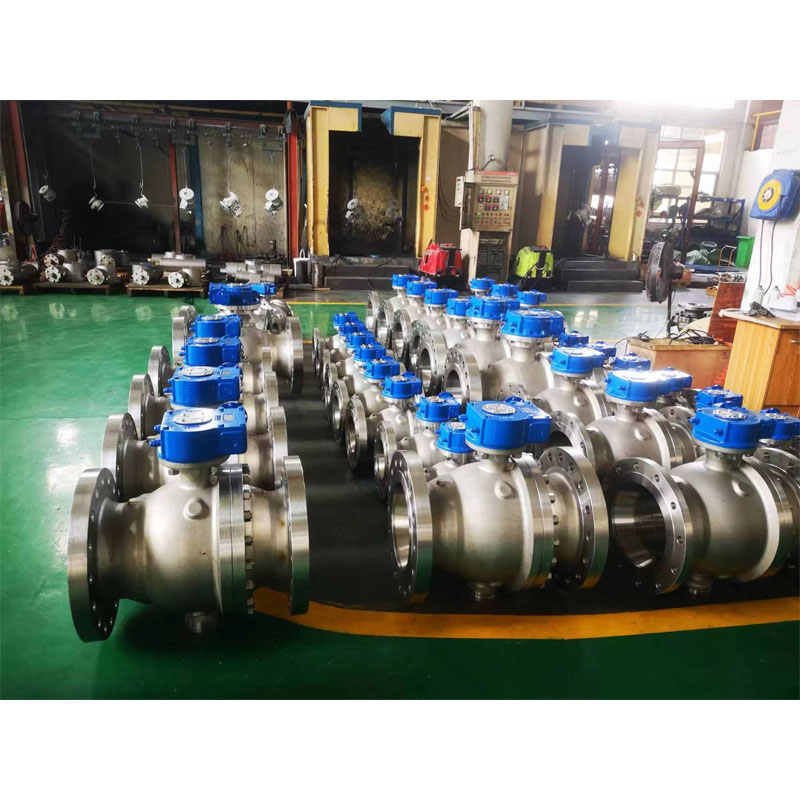

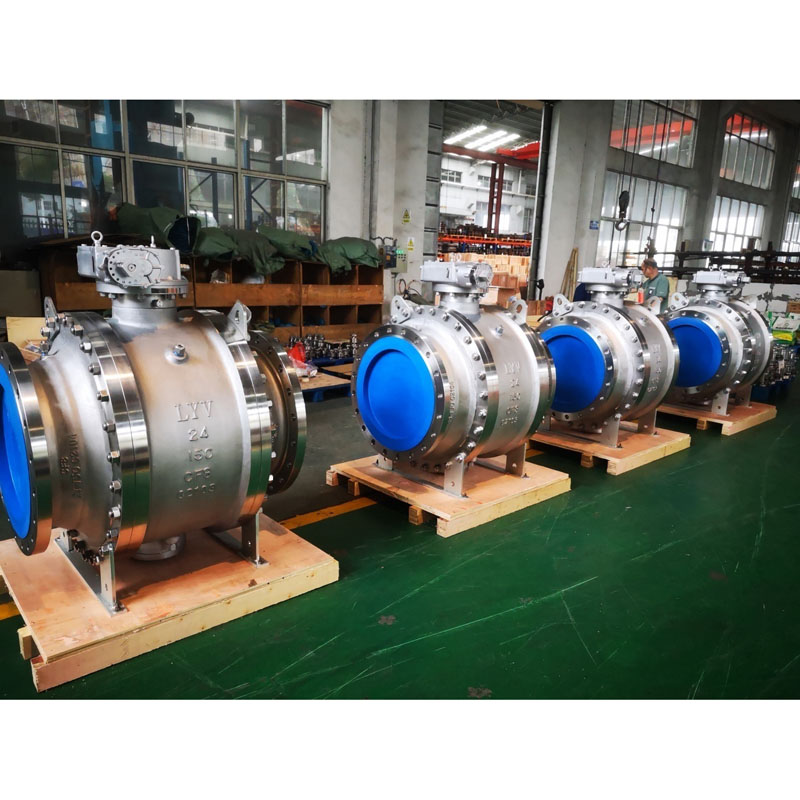

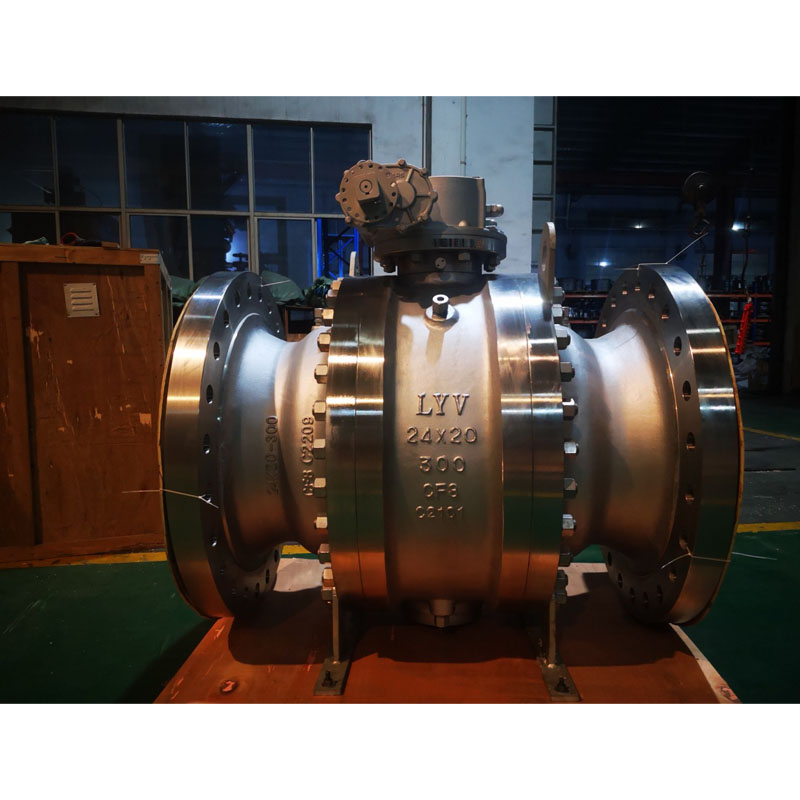

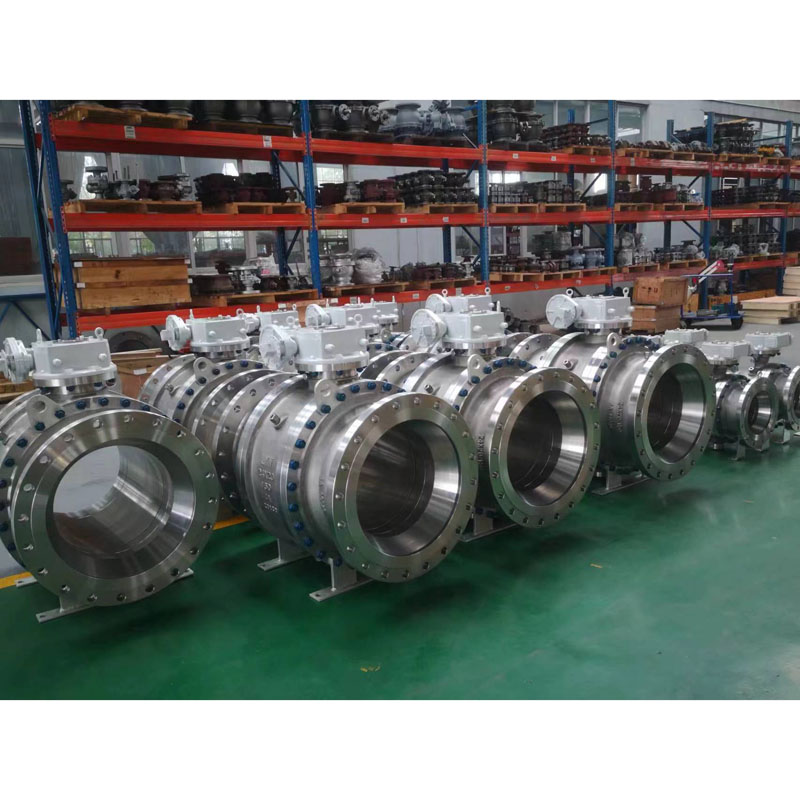

Válvula de bola montada en muñón de entrada lateral

LYV es un fabricante y proveedor de válvulas de bola montadas en muñón de entrada lateral en China, con aprobación API 6D, ISO 9001 y CE. Las válvulas de bola de entrada lateral son válvulas de bola con cuerpo de 2 o 3 piezas para la construcción de cuerpo dividido.

Diseño y pruebas Estándar internacional de válvula de bola de dos piezas

Estándar de diseño: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Estándar de inspección y pruebas: API 598/ API 6D

Estándar de prueba de seguridad contra incendios: API 607/API 6FA

Longitud de brida a brida: ANSI B 16.10 - Patrón corto/patrón largo

Conexión final: Extremo bridado según ANSI B 16.5, extremos soldados a tope, extremos soldados en stock.

Tamaño del fabricante y rango de presión:

NPS 1/2” a 48” (para ANSI Clase 150LB)

NPS 1/2” a 48” (para ANSI Clase 300LB)

NPS 1/2” a 48” (para ANSI Clase 600LB)

NPS 1/2” a 36” (para ANSI Clase 900LB)

NPS 1/2” a 24” (para ANSI Clase 1500LB)

NPS 1/2” a 12” (para ANSI Clase 2500LB)

o

DN15 a DN1200 (para PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 a DN1200 (para PN4.0Mpa, PN5.0Mpa)

DN15 a DN1200 (para PN6.3Mpa, PN10.0Mpa)

DN15 a DN900 (para PN15.0Mpa)

DN15 a DN600 (para PN25.0Mpa)

Diámetro interior de la tubería: Paso total (FB)/Reducción del diámetro interior (RB)

Carrocería: Entrada lateral

Tipo de capó/cubierta: capó atornillado/capó extendido

Tipo de asiento: tipo blando/tipo de metal rígido

Direccional de flujo: unidireccional/bidireccional

Medio de servicio: Gas natural, petróleo, agua, gas Oxygon, etc.

Servicio: AGRIO, ISO 15156/ NACE MR0175

Característica: Diseño de seguridad contra incendios

Diseño antiestático

Vástago a prueba de explosiones

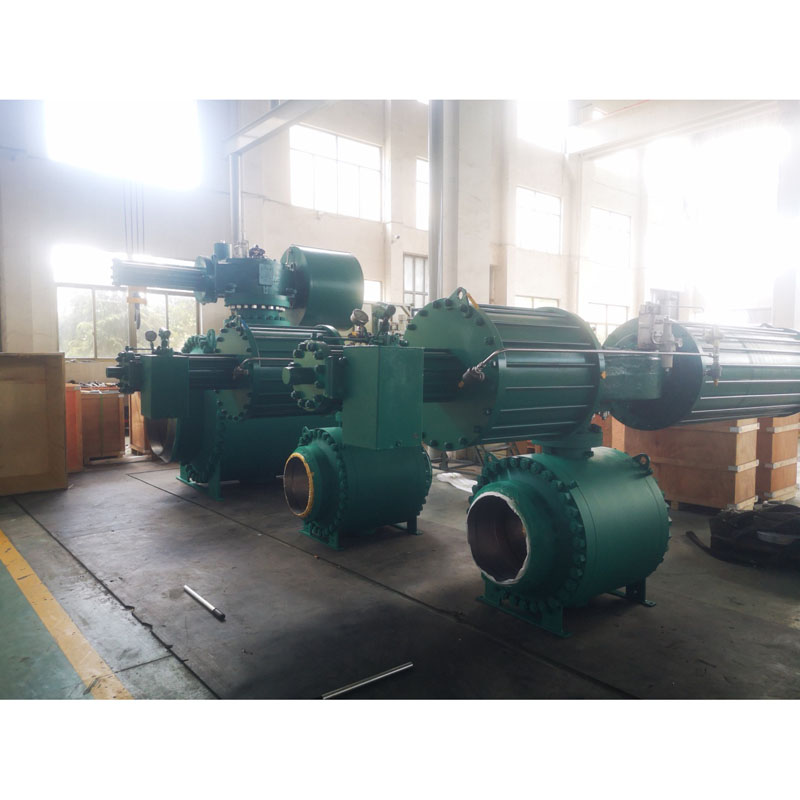

Operación de la válvula: palanca manual / engranaje helicoidal / accionado por actuador / actuador neumático / actuador eléctrico

MOC (Lista de materiales – BOM):

Cuerpo y Bonete: ASTM A 216 GR. WCB /ASTM A105N (acero al carbono)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (acero al carbono de baja temperatura)

: ASTM A 351GR. CF 8 / CF 8M (SS 304 / SS 316) (Acero inoxidable)

:ASTM A 351GR. CF 3 / CF 3M (SS 304L / SS 316L) (Acero inoxidable)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (acero inoxidable dúplex)

Bola sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Harseal Metal Tipo de asiento Tratamiento de superficie de bola: ENP, HCR, WC, soldadura Ni60/Ni55

Vástago: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Asiento de bola y sello del cuerpo: PTFE virgen / PTFE relleno de vidrio al 25 % – GFT / PTFE relleno de carbono – CFT

: PEEK / Delrin / Grafoil – Anillo de grafito

Empaquetadura del prensaestopas: PTFE virgen / PTFE relleno de vidrio al 25 % – GFT / PTFE relleno de carbono – CFT

: Grafoil – Anillo de grafito

¿Qué es una válvula de bola montada en muñón?

La válvula de bola montada en muñón es una válvula de giro trimestral que ayuda a detener el flujo de medio en las tuberías. La característica única de la válvula de bola montada sobre muñón es su disco de forma redonda o esférica colocado en el centro. Este sigue girando para detener o iniciar el flujo.
